Beschreibung

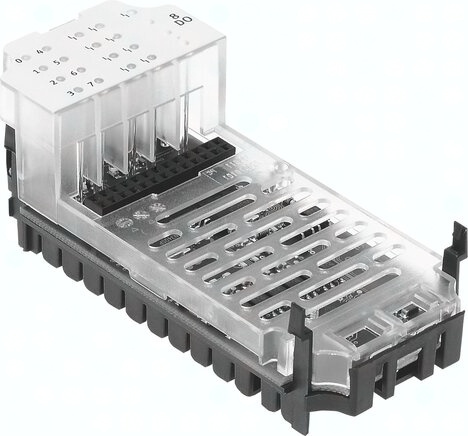

CPX-8DA CPX-8DA (541482) Ausgangsmodul
Spezifikationen
Lagertemperatur
-20 bis 70 GC
Anzahl Ausgänge
8
Parametrierung
Failsafe pro Kanal, Forcen pro Kanal, Idle Mode pro Kanal, Überwachung Modul, Verhalten nach Kurzschluss
Absicherung (Kurzschluss)
interne elektronische Sicherung pro Kanal
Korrosionsbeständigkeitsklasse KBK
(im eingebauten Zustand), 1 - niedrige Korrosionsbeanspruchung
Abmessungen B x L x H
50 mm x 107 mm x 50 mm, (inkl. Verkettungsblock und Anschlusstechnik)
LED Anzeigen
1 Sammeldiagnose, 8 Kanaldiagnose, 8 Kanalstatus
Umgebungstemperatur
-5 bis 50 GC
Max. Stromversorgung pro Kanal
0,5 A (12 W Lampenlast)
Potenzialtrennung Kanal - Interner Bus
Ja, bei Zwischeneinspeisung
Potenzialtrennung Kanal - Kanal
nein
Nennbetriebsspannung DC
24 V
Werkstoff Gehäuse
PC, PA-verstärkt
Schutzart
Abhängig vom Anschlussblock
Betriebsspannungsbereich DC
18 bis 30 V
Diagnose
Unterspannung Ausgänge, Kurzschluss/Überlast pro Kanal
Eigenstromaufnahme bei Betriebsspannung
Typ. 16 mA
Max. Summenstrom Ausgänge pro Modul
4,0 A
Kennlinie Ausgänge
IEC1131-T2
Schaltlogik Ausgänge
PNP (plusschaltend)
Produktgewicht
49,0 G, 0,11 G
