Beschreibung

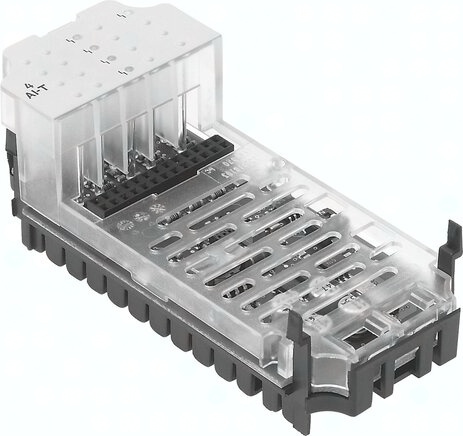

CPX-4AE-T CPX-4AE-T (541486) Analogmodul
Spezifikationen
Umgebungstemperatur
-5 bis 50 GC
Wiederholgenauigkeit
0,05 % bei 25 °C
Schutzart
Abhängig vom Anschlussblock
Produktgewicht
47,0 G, 0,07 G
Lagertemperatur
-20 bis 70 GC
Anzahl Eingänge
4
Parametrierung
Forcen pro Kanal, Grenzwertüberwachung/Kanal, Maßeinheit, Messwertglättung, Sensortyp pro Kanal, Überwachung Drahtbruch/Kanal
Absicherung (Kurzschluss)
interne elektronische Sicherung
Korrosionsbeständigkeitsklasse KBK
(im eingebauten Zustand), 1 - niedrige Korrosionsbeanspruchung
Abmessungen B x L x H
50 mm x 107 mm x 50 mm, (inkl. Verkettungsblock und Anschlusstechnik)
LED Anzeigen
1 Sammeldiagnose, 4 Kanaldiagnose
Potenzialtrennung Kanal - Interner Bus
ja
Potenzialtrennung Kanal - Kanal
nein
Nennbetriebsspannung DC
24 V
Interne Zykluszeit
250 ms
Werkstoff Gehäuse
PC, PA-verstärkt
Betriebsspannungsbereich DC
18 bis 30 V
Diagnose
Parametrierfehler, Drahtbruch pro Kanal, Grenzwertverletzung pro Kanal, Kurzschluss Eingangssignal
Max. Leitungslänge
200 m, geschirmt
Eigenstromaufnahme bei Betriebsspannung
Typ. 50 mA
Gebrauchsfehlergrenze bezogen auf Umgebungstemperaturbereich
±0,6 %
Grundfehlergrenze bei 25 °C
±0,6 K für Pt-Sensoren
Datenformat
15 bit + Vorzeichen, Binärdarstellung in Zehntelgrad
Sensorart
Ni 100, Ni 1000, Ni 120, Ni 500, Pt 100, Pt 1000, Pt 200, Pt 500
