Beschreibung

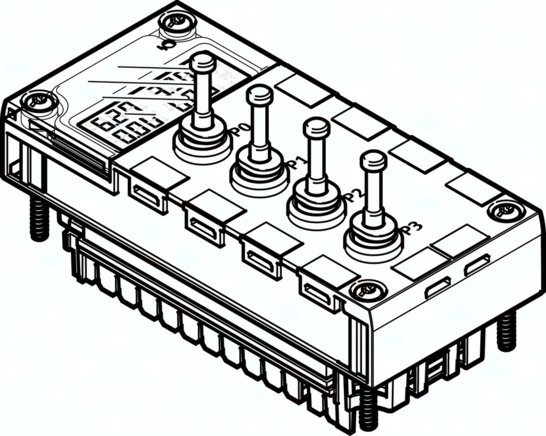

CPX-4AE-P-D10 CPX-4AE-P-D10 (560362) Analogmodul
Spezifikationen
Lagertemperatur
-20 bis 70 GC
Anzahl Eingänge
4
Messgröße
4x Relativdruck / 2x Differenzdruck
Parametrierung
Diagnose Grenzwertüberwachung pro Kanal, Diagnose Sensorlimit pro Kanal, Diagnoseverzögerung pro Kanal, Hysterese pro Modul, Maßeinheit, Messung Relativ-/Differenzdruck, Messwertglättung pro Kanal
Betriebsmedium
Druckluft nach ISO 8573-1:2010 [7:4:4]
Druckmessbereich Anfangswert
0 BAR
Druckmessbereich Endwert
10 BAR
Hinweis zum Betriebs- und Steuermedium
Geölter Betrieb möglich (im weiteren Betrieb erforderlich)
Korrosionsbeständigkeitsklasse KBK
(im eingebauten Zustand), 1 - niedrige Korrosionsbeanspruchung
Abmessungen B x L x H
50 mm x 107 mm x 55 mm, (inkl. Verkettungsblock)
LED Anzeigen
1 Sammeldiagnose
Umgebungstemperatur
-5 bis 50 GC
Nennbetriebsspannung DC
24 V
Interne Zykluszeit
5 ms
Werkstoffhinweis
RoHS konform
Werkstoff Gehäuse
PC, PA-verstärkt
Schutzart
IP65, IP67
Betriebsspannungsbereich DC
18 bis 30 V
Diagnose
Parametrierfehler, Grenzwertverletzung pro Kanal, Sensorlimit pro Kanal
Eigenstromaufnahme bei Betriebsspannung
Typ. 50 mA
Darstellbare Einheit(en)
kPa, mbar, psi
Pneumatischer Anschluss
QS-4
Mediumstemperatur
0 bis 50 GC
Produktgewicht
115,0 G, 0,13 G
Datenformat
15 bit + Vorzeichen, Binärdarstellung in mbar, kPa, psi
