Beschreibung

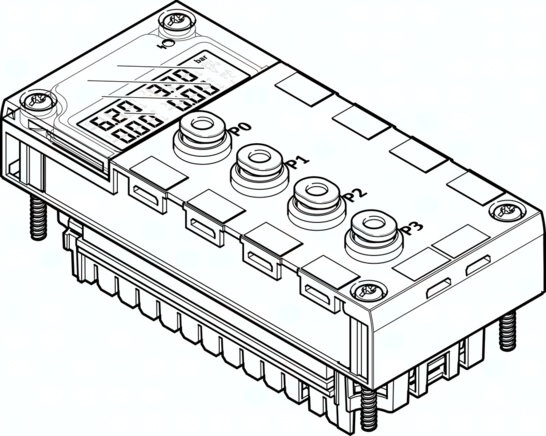

CPX-4AE-P-B2 CPX-4AE-P-B2 (560361) Analogmodul
Spezifikationen
Abmessungen B x L x H
50 mm x 107 mm x 55 mm, (inkl. Verkettungsblock)
Betriebsspannungsbereich DC
18 bis 30 V
Schutzart
IP65, IP67
LED Anzeigen
1 Sammeldiagnose
Umgebungstemperatur
-5 bis 50 GC
Messgröße
4x Relativdruck / 2x Differenzdruck
Nennbetriebsspannung DC
24 V
Interne Zykluszeit
5 ms
Diagnose
Parametrierfehler, Grenzwertverletzung pro Kanal, Sensorlimit pro Kanal
Parametrierung
Diagnose Grenzwertüberwachung pro Kanal, Diagnose Sensorlimit pro Kanal, Diagnoseverzögerung pro Kanal, Hysterese pro Modul, Maßeinheit, Messung Relativ-/Differenzdruck, Messwertglättung pro Kanal
Pneumatischer Anschluss
QS-4
Darstellbare Einheit(en)
kPa, mbar, psi
Betriebsmedium
Druckluft nach ISO 8573-1:2010 [7:4:4]
Eigenstromaufnahme bei Betriebsspannung
Typ. 50 mA
Hinweis zum Betriebs- und Steuermedium
Geölter Betrieb möglich (im weiteren Betrieb erforderlich)
Druckmessbereich Anfangswert
-1 BAR
Druckmessbereich Endwert
1 BAR
Korrosionsbeständigkeitsklasse KBK
(im eingebauten Zustand), 1 - niedrige Korrosionsbeanspruchung
Lagertemperatur
-20 bis 70 GC
Mediumstemperatur
0 bis 50 GC
Anzahl Eingänge
4
Werkstoff Gehäuse
PC, PA-verstärkt
Werkstoffhinweis
RoHS konform
Datenformat
15 bit + Vorzeichen, Binärdarstellung in mbar, kPa, psi
Produktgewicht
115,0 G, 0,14 G
