Beschreibung

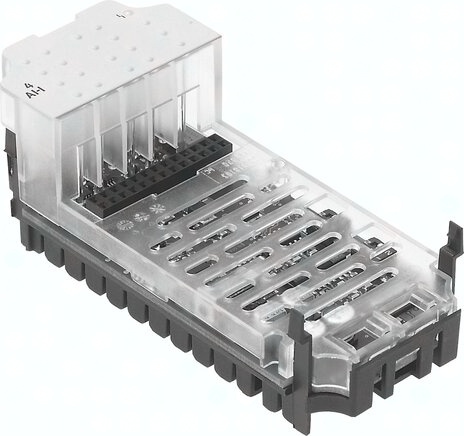

CPX-4AE-I CPX-4AE-I (541484) Analogmodul
Spezifikationen
Lagertemperatur
-20 bis 70 GC
Anzahl Eingänge
4
Parametrierung
Signalbereich pro Kanal, Datenformat, Forcen pro Kanal, Grenzwertüberwachung/Kanal, Messwertglättung, Überwachung Drahtbruch/Kanal, Verhalten nach Kurzschluss
Absicherung (Kurzschluss)
interne elektronische Sicherung
Korrosionsbeständigkeitsklasse KBK
(im eingebauten Zustand), 1 - niedrige Korrosionsbeanspruchung
Abmessungen B x L x H
50 mm x 107 mm x 50 mm, (inkl. Verkettungsblock und Anschlusstechnik)
LED Anzeigen
1 Sammeldiagnose
Umgebungstemperatur
-5 bis 50 GC
Potenzialtrennung Kanal - Interner Bus
ja, ohne Verwendung der internen Sensorversorgung
Produktgewicht
47,0 G, 0,055 G
Potenzialtrennung Kanal - Kanal
nein
Nennbetriebsspannung DC
24 V
Interne Zykluszeit
10 ms
Wiederholgenauigkeit
0,15 % bei 25 °C
Werkstoff Gehäuse
PC, PA-verstärkt
Schutzart
Abhängig vom Anschlussblock
Betriebsspannungsbereich DC
18 bis 30 V
Diagnose
Parametrierfehler, Drahtbruch pro Kanal, Grenzwertverletzung pro Kanal, Kurzschluss Eingangssignal
Max. Leitungslänge
30 m, geschirmt
Eigenstromaufnahme bei Betriebsspannung
Typ. 50 mA
Gebrauchsfehlergrenze bezogen auf Umgebungstemperaturbereich
±0,6 %
Grundfehlergrenze bei 25 °C
±0,5 %
Datenformat
12 bit + Vorzeichen, skalierbar auf 15 bit
Sensorart
0 - 20 mA, 4 - 20 mA
