Beschreibung

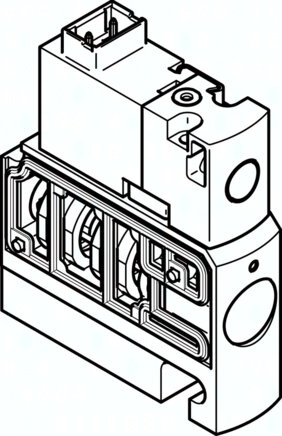

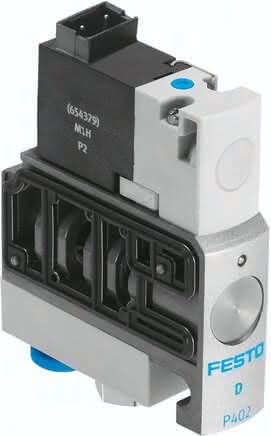

CPVSC1-M5H-N-T-Q4O CPVSC1-M5H-N-T-Q4O (547376) Magnetventil
Spezifikationen
Einbaulage
beliebig
Umgebungstemperatur
-5 bis 50 GC
Ventilfunktion
3/2 offen monostabil
Betriebsdruck
-0,09 bis 0,7 MPA
Betätigungsart
elektrisch
Korrosionsbeständigkeitsklasse KBK
1 - niedrige Korrosionsbeanspruchung
LABS-Konformität
VDMA24364-B2-L
Symbol
991402
Normalnenndurchfluss (normalisiert nach DIN 1343)
170 L2
Rückstellart
pneumatische Feder
Werkstoff-Hinweis
RoHS konform
Befestigungsart
mit Durchgangsbohrung
Betriebsmedium
Druckluft nach ISO 8573-1:2010 [7:4:4]
Konstruktiver Aufbau
Kolben-Schieber
Schutzart
IP40
Zulassung
c UL us - Recognized (OL)
Abluftfunktion
nicht drosselbar
Dichtprinzip
weich
Mediumstemperatur
-5 bis 50 GC
Handhilfsbetätigung
tastend
Produktgewicht
30,5 G, 0,031 G
Steuerart
vorgesteuert
Steuerluftversorgung
extern
Pneumatischer Anschluss 1
Sammelanschluss
Strömungsrichtung
nicht reversibel
Pneumatischer Anschluss 2
QS-4
Überdeckung
positive Überdeckung
Schaltzeit aus
10 MS
Schaltzeit ein
10 MS
Hinweis zum Betriebs-/Steuermedium
Geölter Betrieb möglich (im weiteren Betrieb erforderlich)
Max. positiver Prüfimpuls bei 0 Signal
500 MIS
Max. negativer Prüfimpuls bei 1 Signal
400 MIS
Pneumatischer Anschluss 3/5 zusammengefasst
Sammelanschluss
Spulenkennwerte
12 V DC: 1,0 W
Elektrischer Anschluss
Stecker
Werkstoff Dichtungen
NBR
Schwingfestigkeit
Transporteinsatzprüfung mit Schärfegrad 2 nach FN 942017-4 und EN 60068-2-6
Werkstoff Gehäuse
Aluminium-Druckguss
Schockfestigkeit
Schockprüfung mit Schärfegrad 2 nach FN 942017-5 und EN 60068-2-27
Pneumatischer Anschluss 4
QS-4
Anschluss Steuerabluft 82/84
Sammelanschluss
Ventilgröße
10 MM
Steuerdruck
0,3 bis 0,7 MPA
