Beschreibung

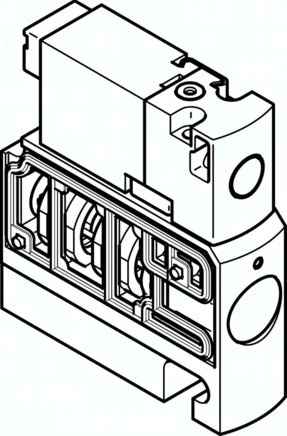

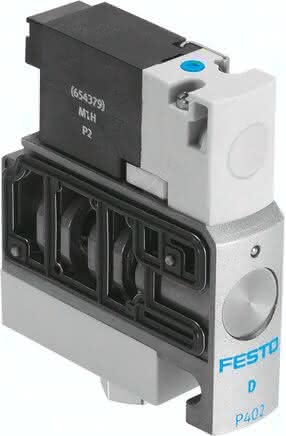

CPVSC1-M5H-N-H-M5O CPVSC1-M5H-N-H-M5O (547381) Magnetventil
Spezifikationen
Betätigungsart
elektrisch
Einbaulage
beliebig
Befestigungsart
mit Durchgangsbohrung
Dichtprinzip
weich
LABS-Konformität
VDMA24364-B2-L
Symbol
991402
Zulassung
c UL us - Recognized (OL)
Betriebsmedium
Druckluft nach ISO 8573-1:2010 [7:4:4]
Hinweis zum Betriebs-/Steuermedium
Geölter Betrieb möglich (im weiteren Betrieb erforderlich)
Konstruktiver Aufbau
Kolben-Schieber
Schutzart
IP40
Korrosionsbeständigkeitsklasse KBK
1 - niedrige Korrosionsbeanspruchung
Elektrischer Anschluss
Stecker
Werkstoff-Hinweis
RoHS konform
Strömungsrichtung
nicht reversibel
Abluftfunktion
nicht drosselbar
Handhilfsbetätigung
tastend
Rückstellart
pneumatische Feder
Steuerart
vorgesteuert
Ventilfunktion
3/2 offen monostabil
Werkstoff Gehäuse
Aluminium-Druckguss
Spulenkennwerte
12 V DC: 1,0 W
Steuerluftversorgung
extern
Umgebungstemperatur
-5 bis 50 GC
Überdeckung
positive Überdeckung
Produktgewicht
30,5 G, 0,031 G
Werkstoff Dichtungen
NBR
Schwingfestigkeit
Transporteinsatzprüfung mit Schärfegrad 2 nach FN 942017-4 und EN 60068-2-6
Pneumatischer Anschluss 4
M5
Schockfestigkeit
Schockprüfung mit Schärfegrad 2 nach FN 942017-5 und EN 60068-2-27
Pneumatischer Anschluss 3/5 zusammengefasst
Sammelanschluss
Pneumatischer Anschluss 1
Sammelanschluss
Pneumatischer Anschluss 2
M5
Schaltzeit ein
10 MS
Schaltzeit aus
10 MS
Normalnenndurchfluss (normalisiert nach DIN 1343)
170 L2
Ventilgröße
10 MM
Anschluss Steuerabluft 82/84
Sammelanschluss
Steuerdruck
0,3 bis 0,7 MPA
Max. positiver Prüfimpuls bei 0 Signal
500 MIS
Betriebsdruck
-0,09 bis 0,7 MPA
Max. negativer Prüfimpuls bei 1 Signal
400 MIS
Mediumstemperatur
-5 bis 50 GC
