Beschreibung

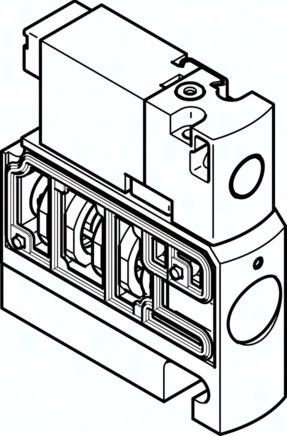

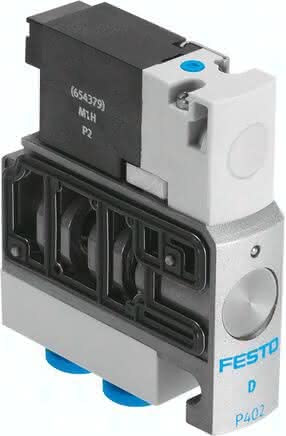

CPVSC1-M5H-M-H-Q3 CPVSC1-M5H-M-H-Q3 (547387) Magnetventil
Spezifikationen
Ventilfunktion
5/2 monostabil
Betätigungsart
elektrisch
Zulassung
c UL us - Recognized (OL)
Ventilgröße
10 MM
Normalnenndurchfluss
170 L/MIN
Betriebsdruck
-0,9 bis 7 BAR
Werkstoffhinweis
RoHS konform
Rückstellart
pneumatische Feder
Dichtprinzip
weich
Konstruktiver Aufbau
Kolben-Schieber
Umgebungstemperatur
-5 bis 50 GC
Handhilfsbetätigung
tastend
Steuerart
vorgesteuert
Steuerluftversorgung
extern
Strömungsrichtung
nicht reversibel
Überdeckung
positive Überdeckung
Schaltzeit aus
10 MS
Betriebsmedium
Druckluft nach ISO 8573-1:2010 [7:4:4]
Schaltzeit ein
10 MS
Hinweis zum Betriebs- und Steuermedium
Geölter Betrieb möglich (im weiteren Betrieb erforderlich)
Max. positiver Prüfimpuls bei 0 Signal
500 MIKROS
Max. negativer Prüfimpuls bei 1 Signal
400 MIKROS
Spulenkennwerte
12 V DC: 1 W
Schwingfestigkeit
Transporteinsatzprüfung mit Schärfegrad 2 nach FN 942017-4 und EN 60068-2-6
Schockfestigkeit
Schockprüfung mit Schärfegrad 2 nach FN 942017-5 und EN 60068-2-27
Mediumstemperatur
-5 bis 50 GC
Werkstoff Dichtungen
NBR
Befestigungsart
mit Durchgangsbohrung
Elektrischer Anschluss
2-polig, Stecker
Pneumatischer Anschluss 3/5 zusammengefasst
Sammelanschluss
Einbaulage
beliebig
Pneumatischer Anschluss 1
Sammelanschluss
Werkstoff Gehäuse
Aluminium-Druckguss
Pneumatischer Anschluss 2
QS-3
Schutzart
IP40
Abluftfunktion
nicht drosselbar
Korrosionsbeständigkeitsklasse KBK
1 - niedrige Korrosionsbeanspruchung
Anschluss Steuerabluft 82/84
Sammelanschluss
Pneumatischer Anschluss 4
QS-3
Steuerdruck
3 bis 7 BAR
Produktgewicht
0,031 KG
