Beschreibung

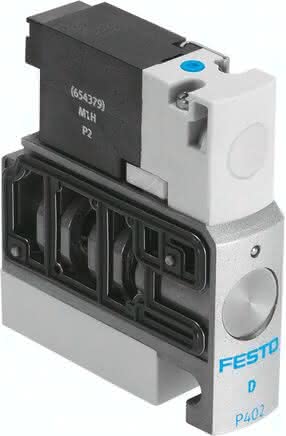

CPVSC1-M5H-M-H-M5 CPVSC1-M5H-M-H-M5 (547382) Magnetventil
Spezifikationen
Ventilfunktion
5/2 monostabil
Betriebsdruck
-0,9 bis 7 BAR
Umgebungstemperatur
-5 bis 50 GC
Zulassung
c UL us - Recognized (OL)
Befestigungsart
mit Durchgangsbohrung
Schutzart
IP40
Produktgewicht
30,5 G
Betätigungsart
elektrisch
Elektrischer Anschluss
2-polig, Stecker
Handhilfsbetätigung
tastend
Normalnenndurchfluss
170 L/MIN
Ventilgröße
10 MM
Konstruktiver Aufbau
Kolben-Schieber
Betriebsmedium
Druckluft nach ISO 8573-1:2010 [7:4:4]
Hinweis zum Betriebs- und Steuermedium
Geölter Betrieb möglich (im weiteren Betrieb erforderlich)
Rückstellart
pneumatische Feder
Korrosionsbeständigkeitsklasse KBK
1 - niedrige Korrosionsbeanspruchung
Steuerart
vorgesteuert
Pneumatischer Anschluss 1
Sammelanschluss
Abluftfunktion
nicht drosselbar
Pneumatischer Anschluss 2
M5
Dichtprinzip
weich
Werkstoffhinweis
RoHS konform
Werkstoff Gehäuse
Aluminium-Druckguss
Steuerluftversorgung
extern
Steuerdruck
3 bis 7 BAR
Strömungsrichtung
nicht reversibel
Werkstoff Dichtungen
NBR
Überdeckung
positive Überdeckung
Max. positiver Prüfimpuls bei 0 Signal
500 MIKROS
Max. negativer Prüfimpuls bei 1 Signal
400 MIKROS
Schaltzeit aus
10 MS
Schaltzeit ein
10 MS
Spulenkennwerte
12 V DC: 1 W
Schwingfestigkeit
Transporteinsatzprüfung mit Schärfegrad 2 nach FN 942017-4 und EN 60068-2-6
Schockfestigkeit
Schockprüfung mit Schärfegrad 2 nach FN 942017-5 und EN 60068-2-27
Mediumstemperatur
-5 bis 50 GC
Pneumatischer Anschluss 3/5 zusammengefasst
Sammelanschluss
Anschluss Steuerabluft 82/84
Sammelanschluss
Pneumatischer Anschluss 4
M5
Einbaulage
beliebig
