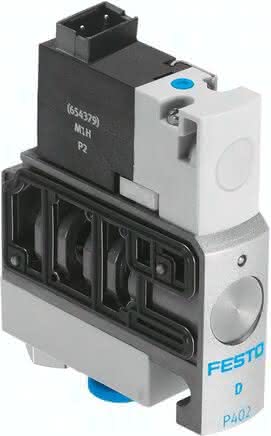

CPVSC1-M5H-K-T-Q3C CPVSC1-M5H-K-T-Q3C (547370) Magnetventil
Spezifikationen
Zulassung
c UL us - Recognized (OL)
Betätigungsart
elektrisch
Dichtprinzip
weich
Einbaulage
beliebig
Konstruktiver Aufbau
Kolben-Schieber
Betriebsdruck
-0,09 bis 0,7 MPA
Abluftfunktion
nicht drosselbar
Korrosionsbeständigkeitsklasse KBK
1 - niedrige Korrosionsbeanspruchung
Strömungsrichtung
nicht reversibel
Symbol
991401
Ventilfunktion
3/2 geschlossen monostabil
Befestigungsart
mit Durchgangsbohrung
Handhilfsbetätigung
tastend
Hinweis zum Betriebs-/Steuermedium
Geölter Betrieb möglich (im weiteren Betrieb erforderlich)
Anschluss Steuerabluft 82/84
Sammelanschluss
Werkstoff-Hinweis
RoHS konform
Betriebsmedium
Druckluft nach ISO 8573-1:2010 [7:4:4]
Spulenkennwerte
12 V DC: 1,0 W
LABS-Konformität
VDMA24364-B2-L
Mediumstemperatur
-5 bis 50 GC
Steuerluftversorgung
extern
Werkstoff Dichtungen
NBR
Schutzart
IP40
Pneumatischer Anschluss 1
Sammelanschluss
Pneumatischer Anschluss 2
QS-3
Rückstellart
pneumatische Feder
Umgebungstemperatur
-5 bis 50 GC
Steuerart
vorgesteuert
Überdeckung
positive Überdeckung
Pneumatischer Anschluss 4
QS-3
Schwingfestigkeit
Transporteinsatzprüfung mit Schärfegrad 2 nach FN 942017-4 und EN 60068-2-6
Werkstoff Gehäuse
Aluminium-Druckguss
Normalnenndurchfluss (normalisiert nach DIN 1343)
170 L2
Schockfestigkeit
Schockprüfung mit Schärfegrad 2 nach FN 942017-5 und EN 60068-2-27
Pneumatischer Anschluss 3/5 zusammengefasst
Sammelanschluss
Elektrischer Anschluss
Stecker
Ventilgröße
10 MM
Schaltzeit ein
10 MS
Schaltzeit aus
10 MS
Max. positiver Prüfimpuls bei 0 Signal
500 MIS
Max. negativer Prüfimpuls bei 1 Signal
400 MIS
Steuerdruck
0,3 bis 0,7 MPA
Produktgewicht
30,5 G, 0,031 G
