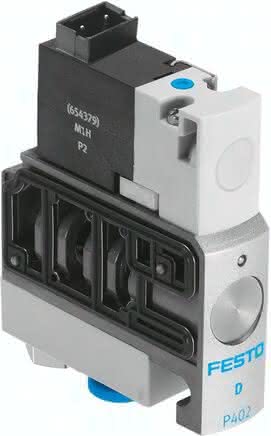

CPVSC1-M5H-D-T-Q4C CPVSC1-M5H-D-T-Q4C (547374) Magnetventil
Spezifikationen
Ventilfunktion
2/2 geschlossen monostabil
Betriebsmedium
Druckluft nach ISO 8573-1:2010 [7:4:4]
Betätigungsart
elektrisch
Einbaulage
beliebig
Hinweis zum Betriebs-/Steuermedium
Geölter Betrieb möglich (im weiteren Betrieb erforderlich)
Konstruktiver Aufbau
Kolben-Schieber
Korrosionsbeständigkeitsklasse KBK
1 - niedrige Korrosionsbeanspruchung
Rückstellart
pneumatische Feder
Befestigungsart
mit Durchgangsbohrung
LABS-Konformität
VDMA24364-B2-L
Zulassung
c UL us - Recognized (OL)
Abluftfunktion
nicht drosselbar
Pneumatischer Anschluss 1
Sammelanschluss
Dichtprinzip
weich
Pneumatischer Anschluss 2
QS-4
Werkstoff-Hinweis
RoHS konform
Handhilfsbetätigung
tastend
Werkstoff Gehäuse
Aluminium-Druckguss
Steuerart
vorgesteuert
Anschluss Steuerabluft 82/84
Sammelanschluss
Steuerluftversorgung
extern
Strömungsrichtung
nicht reversibel
Symbol
991057
Überdeckung
positive Überdeckung
Schwingfestigkeit
Transporteinsatzprüfung mit Schärfegrad 2 nach FN 942017-4 und EN 60068-2-6
Umgebungstemperatur
-5 bis 50 GC
Schockfestigkeit
Schockprüfung mit Schärfegrad 2 nach FN 942017-5 und EN 60068-2-27
Mediumstemperatur
-5 bis 50 GC
Pneumatischer Anschluss 3/5 zusammengefasst
Sammelanschluss
Pneumatischer Anschluss 4
QS-4
Werkstoff Dichtungen
NBR
Schutzart
IP40
Spulenkennwerte
12 V DC: 1,0 W
Elektrischer Anschluss
Stecker
Ventilgröße
10 MM
Normalnenndurchfluss (normalisiert nach DIN 1343)
150 L2
Betriebsdruck
-0,09 bis 0,7 MPA
Steuerdruck
0,3 bis 0,7 MPA
Schaltzeit aus
10 MS
Schaltzeit ein
10 MS
Max. positiver Prüfimpuls bei 0 Signal
500 MIS
Max. negativer Prüfimpuls bei 1 Signal
400 MIS
Produktgewicht
30,5 G, 0,049 G
