Beschreibung

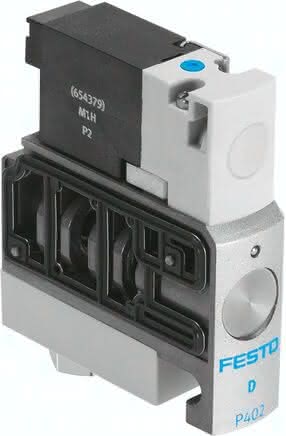

CPVSC1-M5H-D-H-M5C CPVSC1-M5H-D-H-M5C (547379) Magnetventil
Spezifikationen
Betätigungsart
elektrisch
Einbaulage
beliebig
Dichtprinzip
weich
Zulassung
c UL us - Recognized (OL)
Betriebsdruck
-0,09 bis 0,7 MPA
Konstruktiver Aufbau
Kolben-Schieber
Symbol
991057
Steuerdruck
0,3 bis 0,7 MPA
Betriebsmedium
Druckluft nach ISO 8573-1:2010 [7:4:4]
Elektrischer Anschluss
Stecker
Hinweis zum Betriebs-/Steuermedium
Geölter Betrieb möglich (im weiteren Betrieb erforderlich)
Ventilfunktion
2/2 geschlossen monostabil
Handhilfsbetätigung
tastend
Korrosionsbeständigkeitsklasse KBK
1 - niedrige Korrosionsbeanspruchung
LABS-Konformität
VDMA24364-B2-L
Strömungsrichtung
nicht reversibel
Schutzart
IP40
Spulenkennwerte
12 V DC: 1,0 W
Pneumatischer Anschluss 4
M5
Steuerluftversorgung
extern
Werkstoff-Hinweis
RoHS konform
Pneumatischer Anschluss 2
M5
Rückstellart
pneumatische Feder
Steuerart
vorgesteuert
Überdeckung
positive Überdeckung
Werkstoff Gehäuse
Aluminium-Druckguss
Pneumatischer Anschluss 1
Sammelanschluss
Schwingfestigkeit
Transporteinsatzprüfung mit Schärfegrad 2 nach FN 942017-4 und EN 60068-2-6
Anschluss Steuerabluft 82/84
Sammelanschluss
Schockfestigkeit
Schockprüfung mit Schärfegrad 2 nach FN 942017-5 und EN 60068-2-27
Umgebungstemperatur
-5 bis 50 GC
Mediumstemperatur
-5 bis 50 GC
Produktgewicht
30,5 G, 0,031 G
Werkstoff Dichtungen
NBR
Befestigungsart
mit Durchgangsbohrung
Pneumatischer Anschluss 3/5 zusammengefasst
Sammelanschluss
Normalnenndurchfluss (normalisiert nach DIN 1343)
150 L2
Schaltzeit ein
10 MS
Schaltzeit aus
10 MS
Abluftfunktion
nicht drosselbar
Ventilgröße
10 MM
Max. positiver Prüfimpuls bei 0 Signal
500 MIS
Max. negativer Prüfimpuls bei 1 Signal
400 MIS
