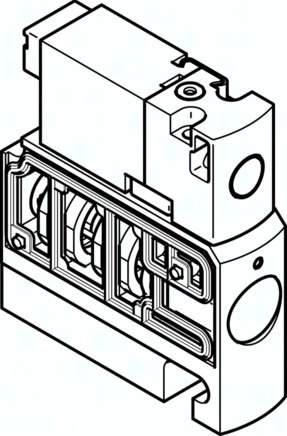

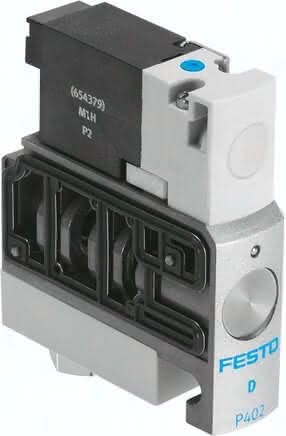

CPVSC1-M4H-K-H-M5C CPVSC1-M4H-K-H-M5C (547350) Magnetventil
Spezifikationen
Konstruktiver Aufbau
Kolben-Schieber
Betriebsdruck
-0,09 bis 0,7 MPA
Betätigungsart
elektrisch
Dichtprinzip
weich
LABS-Konformität
VDMA24364-B2-L
Einbaulage
beliebig
Schutzart
IP40
Befestigungsart
mit Durchgangsbohrung
Umgebungstemperatur
-5 bis 50 GC
Werkstoff-Hinweis
RoHS konform
Abluftfunktion
nicht drosselbar
Handhilfsbetätigung
tastend
Rückstellart
pneumatische Feder
Ventilfunktion
3/2 geschlossen monostabil
Steuerart
vorgesteuert
Steuerluftversorgung
extern
Strömungsrichtung
nicht reversibel
Symbol
991401
Zulassung
c UL us - Recognized (OL)
Überdeckung
positive Überdeckung
Betriebsmedium
Druckluft nach ISO 8573-1:2010 [7:4:4]
Hinweis zum Betriebs-/Steuermedium
Geölter Betrieb möglich (im weiteren Betrieb erforderlich)
Spulenkennwerte
5 V DC: 1,0 W
Produktgewicht
30,5 G, 0,031 G
Werkstoff Gehäuse
Aluminium-Druckguss
Elektrischer Anschluss
Stecker
Normalnenndurchfluss (normalisiert nach DIN 1343)
170 L2
Werkstoff Dichtungen
NBR
Pneumatischer Anschluss 1
Sammelanschluss
Pneumatischer Anschluss 3/5 zusammengefasst
Sammelanschluss
Pneumatischer Anschluss 2
M5
Korrosionsbeständigkeitsklasse KBK
1 - niedrige Korrosionsbeanspruchung
Pneumatischer Anschluss 4
M5
Schwingfestigkeit
Transporteinsatzprüfung mit Schärfegrad 2 nach FN 942017-4 und EN 60068-2-6
Schockfestigkeit
Schockprüfung mit Schärfegrad 2 nach FN 942017-5 und EN 60068-2-27
Ventilgröße
10 MM
Mediumstemperatur
-5 bis 50 GC
Schaltzeit aus
10 MS
Schaltzeit ein
10 MS
Max. positiver Prüfimpuls bei 0 Signal
500 MIS
Max. negativer Prüfimpuls bei 1 Signal
400 MIS
Steuerdruck
0,3 bis 0,7 MPA
Anschluss Steuerabluft 82/84
Sammelanschluss
