Beschreibung

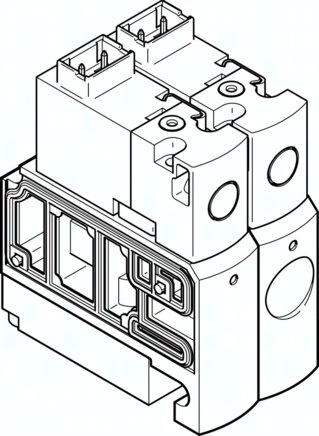

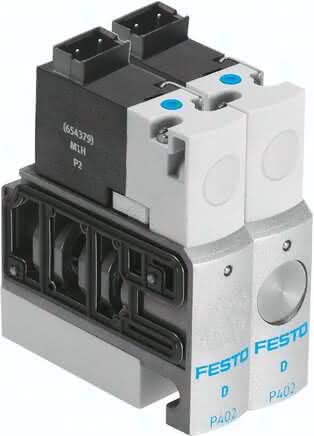

CPVSC1-M4H-J-T-Q4 CPVSC1-M4H-J-T-Q4 (547348) Magnetventil
Spezifikationen
Ventilfunktion
5/2 bistabil
Betätigungsart
elektrisch
Einbaulage
beliebig
Zulassung
c UL us - Recognized (OL)
Korrosionsbeständigkeitsklasse KBK
1 - niedrige Korrosionsbeanspruchung
Ventilgröße
10 MM
Konstruktiver Aufbau
Kolben-Schieber
LABS-Konformität
VDMA24364-B2-L
Normalnenndurchfluss (normalisiert nach DIN 1343)
170 L2
Betriebsmedium
Druckluft nach ISO 8573-1:2010 [7:4:4]
Pneumatischer Anschluss 1
Sammelanschluss
Werkstoff-Hinweis
RoHS konform
Symbol
992801
Abluftfunktion
nicht drosselbar
Schutzart
IP40
Dichtprinzip
weich
Hinweis zum Betriebs-/Steuermedium
Geölter Betrieb möglich (im weiteren Betrieb erforderlich)
Pneumatischer Anschluss 2
QS-4
Befestigungsart
mit Durchgangsbohrung
Handhilfsbetätigung
tastend
Steuerart
vorgesteuert
Steuerluftversorgung
extern
Strömungsrichtung
nicht reversibel
Werkstoff Gehäuse
Aluminium-Druckguss
Überdeckung
positive Überdeckung
Produktgewicht
56,5 G, 0,075 G
Betriebsdruck
-0,09 bis 0,7 MPA
Schwingfestigkeit
Transporteinsatzprüfung mit Schärfegrad 2 nach FN 942017-4 und EN 60068-2-6
Schockfestigkeit
Schockprüfung mit Schärfegrad 2 nach FN 942017-5 und EN 60068-2-27
Max. positiver Prüfimpuls bei 0 Signal
500 MIS
Max. negativer Prüfimpuls bei 1 Signal
400 MIS
Spulenkennwerte
5 V DC: 1,0 W
Pneumatischer Anschluss 3/5 zusammengefasst
Sammelanschluss
Mediumstemperatur
-5 bis 50 GC
Umgebungstemperatur
-5 bis 50 GC
Pneumatischer Anschluss 4
QS-4
Elektrischer Anschluss
Stecker
Werkstoff Dichtungen
NBR
Schaltzeit um
8 MS
Anschluss Steuerabluft 82/84
Sammelanschluss
Steuerdruck
0,3 bis 0,7 MPA
