Beschreibung

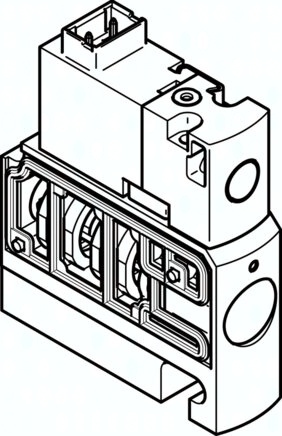

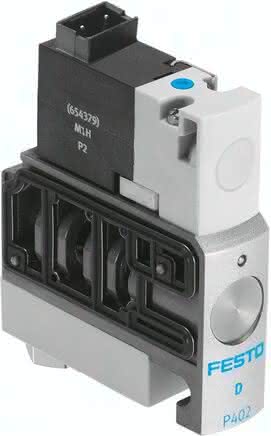

CPVSC1-M4H-D-T-M5C CPVSC1-M4H-D-T-M5C (547334) Magnetventil
Spezifikationen
Ventilfunktion
2/2 geschlossen monostabil
Betätigungsart
elektrisch
Einbaulage
beliebig
Zulassung
c UL us - Recognized (OL)
Korrosionsbeständigkeitsklasse KBK
1 - niedrige Korrosionsbeanspruchung
Ventilgröße
10 MM
Konstruktiver Aufbau
Kolben-Schieber
LABS-Konformität
VDMA24364-B2-L
Normalnenndurchfluss (normalisiert nach DIN 1343)
150 L2
Betriebsmedium
Druckluft nach ISO 8573-1:2010 [7:4:4]
Pneumatischer Anschluss 1
Sammelanschluss
Rückstellart
pneumatische Feder
Werkstoff-Hinweis
RoHS konform
Symbol
991057
Abluftfunktion
nicht drosselbar
Schutzart
IP40
Dichtprinzip
weich
Hinweis zum Betriebs-/Steuermedium
Geölter Betrieb möglich (im weiteren Betrieb erforderlich)
Pneumatischer Anschluss 2
M5
Befestigungsart
mit Durchgangsbohrung
Handhilfsbetätigung
tastend
Steuerart
vorgesteuert
Steuerluftversorgung
extern
Strömungsrichtung
nicht reversibel
Werkstoff Gehäuse
Aluminium-Druckguss
Überdeckung
positive Überdeckung
Produktgewicht
30,5 G, 0,047 G
Betriebsdruck
-0,09 bis 0,7 MPA
Schaltzeit aus
10 MS
Schwingfestigkeit
Transporteinsatzprüfung mit Schärfegrad 2 nach FN 942017-4 und EN 60068-2-6
Schaltzeit ein
10 MS
Schockfestigkeit
Schockprüfung mit Schärfegrad 2 nach FN 942017-5 und EN 60068-2-27
Max. positiver Prüfimpuls bei 0 Signal
500 MIS
Max. negativer Prüfimpuls bei 1 Signal
400 MIS
Spulenkennwerte
5 V DC: 1,0 W
Pneumatischer Anschluss 3/5 zusammengefasst
Sammelanschluss
Mediumstemperatur
-5 bis 50 GC
Umgebungstemperatur
-5 bis 50 GC
Pneumatischer Anschluss 4
M5
Elektrischer Anschluss
Stecker
Werkstoff Dichtungen
NBR
Anschluss Steuerabluft 82/84
Sammelanschluss
Steuerdruck
0,3 bis 0,7 MPA
