Beschreibung

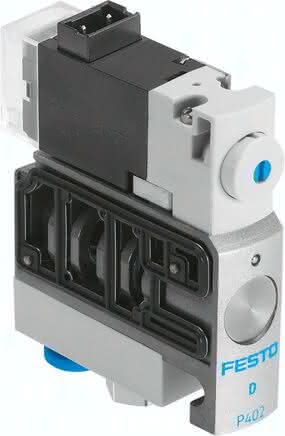

CPVSC1-M1LH-N-T-Q4O CPVSC1-M1LH-N-T-Q4O (547315) Magnetventil
Spezifikationen
Betätigungsart
elektrisch
Einbaulage
beliebig
Dichtprinzip
weich
Korrosionsbeständigkeitsklasse KBK
1 - niedrige Korrosionsbeanspruchung
Ventilgröße
10 MM
Umgebungstemperatur
-5 bis 50 GC
Befestigungsart
mit Durchgangsbohrung
Pneumatischer Anschluss 1
Sammelanschluss
Elektrischer Anschluss
2-polig, Stecker
Rückstellart
pneumatische Feder
Werkstoffhinweis
RoHS konform
Konstruktiver Aufbau
Kolben-Schieber
Steuerdruck
3 bis 7 BAR
Ventilfunktion
3/2 offen monostabil
Abluftfunktion
nicht drosselbar
Handhilfsbetätigung
rastend, tastend
Betriebsdruck
-0,9 bis 7 BAR
Strömungsrichtung
nicht reversibel
Betriebsmedium
Druckluft nach ISO 8573-1:2010 [7:4:4]
Hinweis zum Betriebs- und Steuermedium
Geölter Betrieb möglich (im weiteren Betrieb erforderlich)
Normalnenndurchfluss
170 L/MIN
Steuerart
vorgesteuert
Spulenkennwerte
24 V DC: 1 W
Steuerluftversorgung
extern
Pneumatischer Anschluss 2
QS-4
Überdeckung
positive Überdeckung
Signalzustandsanzeige
LED
Mediumstemperatur
-5 bis 50 GC
Schaltzeit ein
10 MS
Schaltzeit aus
10 MS
Werkstoff Gehäuse
Aluminium-Druckguss
Schwingfestigkeit
Transporteinsatzprüfung mit Schärfegrad 2 nach FN 942017-4 und EN 60068-2-6
Schockfestigkeit
Schockprüfung mit Schärfegrad 2 nach FN 942017-5 und EN 60068-2-27
Werkstoff Dichtungen
NBR
Schutzart
IP40
Pneumatischer Anschluss 3/5 zusammengefasst
Sammelanschluss
Anschluss Steuerabluft 82/84
Sammelanschluss
Pneumatischer Anschluss 4
QS-4
Produktgewicht
0,05 KG
