Beschreibung

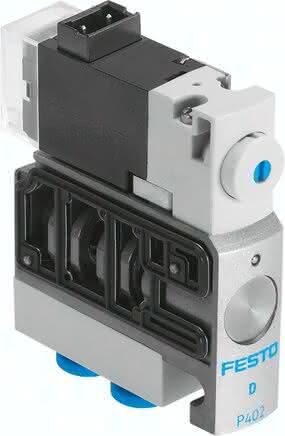

CPVSC1-M1LH-M-T-Q4 CPVSC1-M1LH-M-T-Q4 (547316) Magnetventil
Spezifikationen
Betriebsdruck
-0,9 bis 7 BAR
Betätigungsart
elektrisch
Dichtprinzip
weich
Ventilgröße
10 MM
Einbaulage
beliebig
Konstruktiver Aufbau
Kolben-Schieber
Spulenkennwerte
24 V DC: 1 W
Strömungsrichtung
nicht reversibel
Mediumstemperatur
-5 bis 50 GC
Steuerdruck
3 bis 7 BAR
Rückstellart
pneumatische Feder
Steuerart
vorgesteuert
Ventilfunktion
5/2 monostabil
Handhilfsbetätigung
rastend, tastend
Pneumatischer Anschluss 4
QS-4
Steuerluftversorgung
extern
Normalnenndurchfluss
170 L/MIN
Signalzustandsanzeige
LED
Überdeckung
positive Überdeckung
Schaltzeit aus
10 MS
Schaltzeit ein
10 MS
Schwingfestigkeit
Transporteinsatzprüfung mit Schärfegrad 2 nach FN 942017-4 und EN 60068-2-6
Schockfestigkeit
Schockprüfung mit Schärfegrad 2 nach FN 942017-5 und EN 60068-2-27
Betriebsmedium
Druckluft nach ISO 8573-1:2010 [7:4:4]
Hinweis zum Betriebs- und Steuermedium
Geölter Betrieb möglich (im weiteren Betrieb erforderlich)
Korrosionsbeständigkeitsklasse KBK
1 - niedrige Korrosionsbeanspruchung
Schutzart
IP40
Umgebungstemperatur
-5 bis 50 GC
Pneumatischer Anschluss 3/5 zusammengefasst
Sammelanschluss
Werkstoff Dichtungen
NBR
Elektrischer Anschluss
2-polig, Stecker
Befestigungsart
mit Durchgangsbohrung
Pneumatischer Anschluss 1
Sammelanschluss
Pneumatischer Anschluss 2
QS-4
Werkstoffhinweis
RoHS konform
Abluftfunktion
nicht drosselbar
Anschluss Steuerabluft 82/84
Sammelanschluss
Werkstoff Gehäuse
Aluminium-Druckguss
Produktgewicht
0,05 KG
