Beschreibung

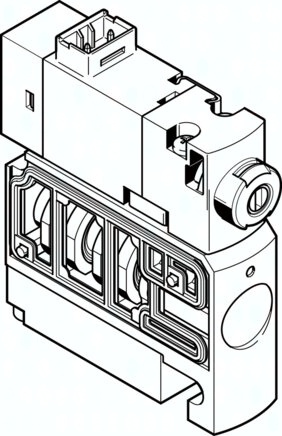

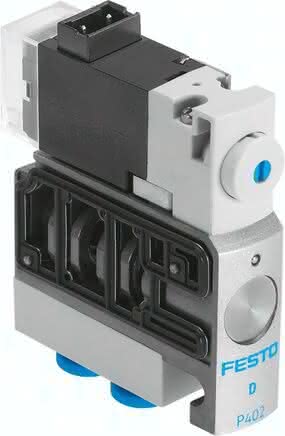

CPVSC1-M1LH-M-T-Q3 CPVSC1-M1LH-M-T-Q3 (547311) Magnetventil
Spezifikationen
Ventilfunktion
5/2 monostabil
Betätigungsart
elektrisch
Einbaulage
beliebig
Ventilgröße
10 MM
Normalnenndurchfluss
170 L/MIN
Betriebsdruck
-0,9 bis 7 BAR
Umgebungstemperatur
-5 bis 50 GC
Schutzart
IP40
Konstruktiver Aufbau
Kolben-Schieber
Werkstoffhinweis
RoHS konform
Betriebsmedium
Druckluft nach ISO 8573-1:2010 [7:4:4]
Abluftfunktion
nicht drosselbar
Korrosionsbeständigkeitsklasse KBK
1 - niedrige Korrosionsbeanspruchung
Dichtprinzip
weich
Rückstellart
pneumatische Feder
Handhilfsbetätigung
rastend, tastend
Steuerart
vorgesteuert
Steuerluftversorgung
extern
Strömungsrichtung
nicht reversibel
Überdeckung
positive Überdeckung
Hinweis zum Betriebs- und Steuermedium
Geölter Betrieb möglich (im weiteren Betrieb erforderlich)
Signalzustandsanzeige
LED
Schaltzeit aus
10 MS
Steuerdruck
3 bis 7 BAR
Schaltzeit ein
10 MS
Spulenkennwerte
24 V DC: 1 W
Befestigungsart
mit Durchgangsbohrung
Schwingfestigkeit
Transporteinsatzprüfung mit Schärfegrad 2 nach FN 942017-4 und EN 60068-2-6
Schockfestigkeit
Schockprüfung mit Schärfegrad 2 nach FN 942017-5 und EN 60068-2-27
Werkstoff Dichtungen
NBR
Mediumstemperatur
-5 bis 50 GC
Werkstoff Gehäuse
Aluminium-Druckguss
Pneumatischer Anschluss 3/5 zusammengefasst
Sammelanschluss
Elektrischer Anschluss
2-polig, Stecker
Pneumatischer Anschluss 1
Sammelanschluss
Pneumatischer Anschluss 2
QS-3
Pneumatischer Anschluss 4
QS-3
Anschluss Steuerabluft 82/84
Sammelanschluss
Produktgewicht
0,05 KG
