Beschreibung

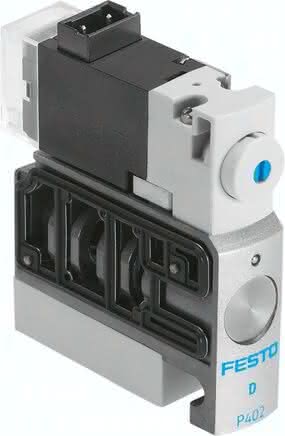

CPVSC1-M1LH-M-T-M5 CPVSC1-M1LH-M-T-M5 (547306) Magnetventil
Spezifikationen
Ventilfunktion
5/2 monostabil
Betätigungsart
elektrisch
Ventilgröße
10 MM
Betriebsdruck
-0,9 bis 7 BAR
Konstruktiver Aufbau
Kolben-Schieber
Rückstellart
pneumatische Feder
Werkstoffhinweis
RoHS konform
Umgebungstemperatur
-5 bis 50 GC
Abluftfunktion
nicht drosselbar
Strömungsrichtung
nicht reversibel
Dichtprinzip
weich
Handhilfsbetätigung
rastend, tastend
Normalnenndurchfluss
170 L/MIN
Steuerart
vorgesteuert
Steuerluftversorgung
extern
Überdeckung
positive Überdeckung
Steuerdruck
3 bis 7 BAR
Schaltzeit aus
10 MS
Signalzustandsanzeige
LED
Schaltzeit ein
10 MS
Spulenkennwerte
24 V DC: 1 W
Betriebsmedium
Druckluft nach ISO 8573-1:2010 [7:4:4]
Hinweis zum Betriebs- und Steuermedium
Geölter Betrieb möglich (im weiteren Betrieb erforderlich)
Schwingfestigkeit
Transporteinsatzprüfung mit Schärfegrad 2 nach FN 942017-4 und EN 60068-2-6
Korrosionsbeständigkeitsklasse KBK
1 - niedrige Korrosionsbeanspruchung
Mediumstemperatur
-5 bis 50 GC
Schockfestigkeit
Schockprüfung mit Schärfegrad 2 nach FN 942017-5 und EN 60068-2-27
Pneumatischer Anschluss 3/5 zusammengefasst
Sammelanschluss
Befestigungsart
mit Durchgangsbohrung
Pneumatischer Anschluss 1
Sammelanschluss
Einbaulage
beliebig
Pneumatischer Anschluss 2
M5
Pneumatischer Anschluss 4
M5
Werkstoff Gehäuse
Aluminium-Druckguss
Elektrischer Anschluss
2-polig, Stecker
Werkstoff Dichtungen
NBR
Schutzart
IP40
Anschluss Steuerabluft 82/84
Sammelanschluss
Produktgewicht
0,044 KG
