Beschreibung

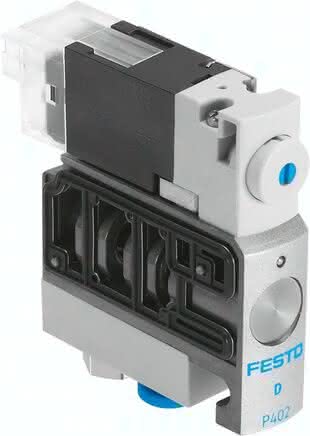

CPVSC1-M1LH-K-H-Q3C CPVSC1-M1LH-K-H-Q3C (547325) Magnetventil
Spezifikationen
Betätigungsart
elektrisch
Dichtprinzip
weich
Einbaulage
beliebig
Abluftfunktion
nicht drosselbar
Konstruktiver Aufbau
Kolben-Schieber
Pneumatischer Anschluss 2
QS-3
Symbol
991401
Ventilfunktion
3/2 geschlossen monostabil
Handhilfsbetätigung
tastend
Pneumatischer Anschluss 4
QS-3
Betriebsmedium
Druckluft nach ISO 8573-1:2010 [7:4:4]
Strömungsrichtung
nicht reversibel
Hinweis zum Betriebs-/Steuermedium
Geölter Betrieb möglich (im weiteren Betrieb erforderlich)
Steuerluftversorgung
extern
Korrosionsbeständigkeitsklasse KBK
1 - niedrige Korrosionsbeanspruchung
Spulenkennwerte
24 V DC: 1,0 W
LABS-Konformität
VDMA24364-B2-L
Überdeckung
positive Überdeckung
Befestigungsart
mit Durchgangsbohrung
Umgebungstemperatur
-5 bis 50 GC
Rückstellart
pneumatische Feder
Pneumatischer Anschluss 1
Sammelanschluss
Signalzustandsanzeige
LED
Steuerart
vorgesteuert
Schutzart
IP40
Steuerdruck
0,3 bis 0,7 MPA
Elektrischer Anschluss
Stecker
Pneumatischer Anschluss 3/5 zusammengefasst
Sammelanschluss
Mediumstemperatur
-5 bis 50 GC
Produktgewicht
30,5 G, 0,031 G
Schaltzeit ein
10 MS
Schaltzeit aus
10 MS
Schwingfestigkeit
Transporteinsatzprüfung mit Schärfegrad 2 nach FN 942017-4 und EN 60068-2-6
Werkstoff-Hinweis
RoHS konform
Schockfestigkeit
Schockprüfung mit Schärfegrad 2 nach FN 942017-5 und EN 60068-2-27
Werkstoff Dichtungen
NBR
Werkstoff Gehäuse
Aluminium-Druckguss
Ventilgröße
10 MM
Normalnenndurchfluss (normalisiert nach DIN 1343)
170 L2
Anschluss Steuerabluft 82/84
Sammelanschluss
Betriebsdruck
-0,09 bis 0,7 MPA
