Beschreibung

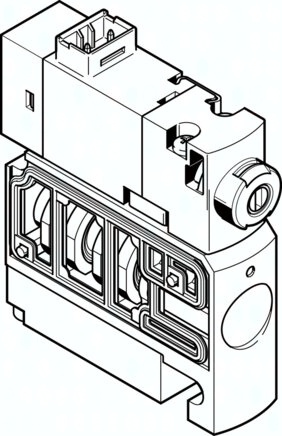

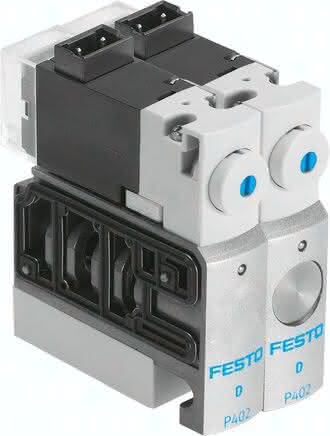

CPVSC1-M1LH-J-T-Q3 CPVSC1-M1LH-J-T-Q3 (547312) Magnetventil
Spezifikationen
Befestigungsart
mit Durchgangsbohrung
Betätigungsart
elektrisch
Einbaulage
beliebig
Ventilgröße
10 MM
Dichtprinzip
weich
Normalnenndurchfluss
170 L/MIN
Elektrischer Anschluss
2-polig, Stecker
Konstruktiver Aufbau
Kolben-Schieber
Abluftfunktion
nicht drosselbar
Steuerart
vorgesteuert
Ventilfunktion
5/2 bistabil
Schutzart
IP40
Handhilfsbetätigung
rastend, tastend
Umgebungstemperatur
-5 bis 50 GC
Betriebsdruck
-0,9 bis 7 BAR
Steuerluftversorgung
extern
Werkstoffhinweis
RoHS konform
Strömungsrichtung
nicht reversibel
Korrosionsbeständigkeitsklasse KBK
1 - niedrige Korrosionsbeanspruchung
Überdeckung
positive Überdeckung
Signalzustandsanzeige
LED
Werkstoff Gehäuse
Aluminium-Druckguss
Steuerdruck
3 bis 7 BAR
Betriebsmedium
Druckluft nach ISO 8573-1:2010 [7:4:4]
Hinweis zum Betriebs- und Steuermedium
Geölter Betrieb möglich (im weiteren Betrieb erforderlich)
Mediumstemperatur
-5 bis 50 GC
Schwingfestigkeit
Transporteinsatzprüfung mit Schärfegrad 2 nach FN 942017-4 und EN 60068-2-6
Schockfestigkeit
Schockprüfung mit Schärfegrad 2 nach FN 942017-5 und EN 60068-2-27
Pneumatischer Anschluss 3/5 zusammengefasst
Sammelanschluss
Spulenkennwerte
24 V DC: 1 W
Pneumatischer Anschluss 1
Sammelanschluss
Pneumatischer Anschluss 2
QS-3
Pneumatischer Anschluss 4
QS-3
Schaltzeit um
8 MS
Werkstoff Dichtungen
NBR
Anschluss Steuerabluft 82/84
Sammelanschluss
Produktgewicht
0,055 KG
