Beschreibung

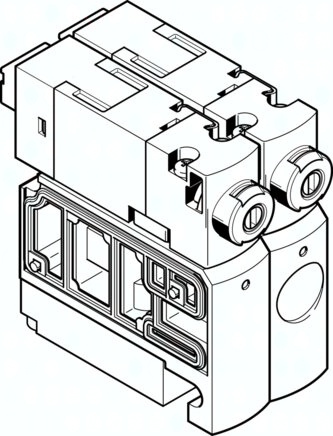

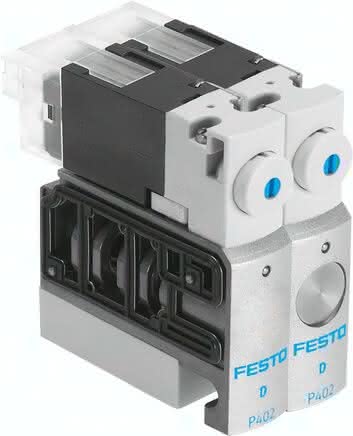

CPVSC1-M1LH-J-H-Q4 CPVSC1-M1LH-J-H-Q4 (547333) Magnetventil
Spezifikationen
Einbaulage
beliebig
Betätigungsart
elektrisch
Dichtprinzip
weich
Korrosionsbeständigkeitsklasse KBK
1 - niedrige Korrosionsbeanspruchung
Ventilgröße
10 MM
Umgebungstemperatur
-5 bis 50 GC
Befestigungsart
mit Durchgangsbohrung
Pneumatischer Anschluss 1
Sammelanschluss
Spulenkennwerte
24 V DC: 1 W
Strömungsrichtung
nicht reversibel
Elektrischer Anschluss
2-polig, Stecker
Werkstoffhinweis
RoHS konform
Konstruktiver Aufbau
Kolben-Schieber
Steuerdruck
3 bis 7 BAR
Ventilfunktion
5/2 bistabil
Betriebsdruck
-0,9 bis 7 BAR
Steuerart
vorgesteuert
Betriebsmedium
Druckluft nach ISO 8573-1:2010 [7:4:4]
Handhilfsbetätigung
rastend, tastend
Hinweis zum Betriebs- und Steuermedium
Geölter Betrieb möglich (im weiteren Betrieb erforderlich)
Normalnenndurchfluss
170 L/MIN
Pneumatischer Anschluss 2
QS-4
Steuerluftversorgung
extern
Signalzustandsanzeige
LED
Überdeckung
positive Überdeckung
Mediumstemperatur
-5 bis 50 GC
Schwingfestigkeit
Transporteinsatzprüfung mit Schärfegrad 2 nach FN 942017-4 und EN 60068-2-6
Schockfestigkeit
Schockprüfung mit Schärfegrad 2 nach FN 942017-5 und EN 60068-2-27
Werkstoff Gehäuse
Aluminium-Druckguss
Werkstoff Dichtungen
NBR
Schutzart
IP40
Pneumatischer Anschluss 3/5 zusammengefasst
Sammelanschluss
Abluftfunktion
nicht drosselbar
Anschluss Steuerabluft 82/84
Sammelanschluss
Pneumatischer Anschluss 4
QS-4
Schaltzeit um
8 MS
Produktgewicht
0,08 KG
