Beschreibung

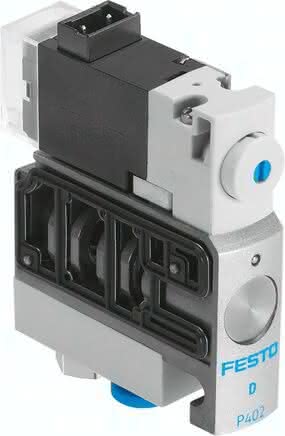

CPVSC1-M1LH-D-T-Q4C CPVSC1-M1LH-D-T-Q4C (547313) Magnetventil
Spezifikationen
Betätigungsart
elektrisch
Konstruktiver Aufbau
Kolben-Schieber
Handhilfsbetätigung
rastend, tastend
Ventilgröße
10 MM
Einbaulage
beliebig
Befestigungsart
mit Durchgangsbohrung
Rückstellart
pneumatische Feder
Steuerart
vorgesteuert
Steuerluftversorgung
extern
Betriebsdruck
-0,9 bis 7 BAR
Strömungsrichtung
nicht reversibel
Ventilfunktion
2/2 geschlossen monostabil
Abluftfunktion
nicht drosselbar
Dichtprinzip
weich
Normalnenndurchfluss
150 L/MIN
Betriebsmedium
Druckluft nach ISO 8573-1:2010 [7:4:4]
Hinweis zum Betriebs- und Steuermedium
Geölter Betrieb möglich (im weiteren Betrieb erforderlich)
Spulenkennwerte
24 V DC: 1 W
Überdeckung
positive Überdeckung
Mediumstemperatur
-5 bis 50 GC
Steuerdruck
3 bis 7 BAR
Schaltzeit aus
10 MS
Pneumatischer Anschluss 1
Sammelanschluss
Schaltzeit ein
10 MS
Pneumatischer Anschluss 2
QS-4
Werkstoff Dichtungen
NBR
Elektrischer Anschluss
2-polig, Stecker
Schwingfestigkeit
Transporteinsatzprüfung mit Schärfegrad 2 nach FN 942017-4 und EN 60068-2-6
Schockfestigkeit
Schockprüfung mit Schärfegrad 2 nach FN 942017-5 und EN 60068-2-27
Schutzart
IP40
Anschluss Steuerabluft 82/84
Sammelanschluss
Umgebungstemperatur
-5 bis 50 GC
Pneumatischer Anschluss 3/5 zusammengefasst
Sammelanschluss
Werkstoffhinweis
RoHS konform
Korrosionsbeständigkeitsklasse KBK
1 - niedrige Korrosionsbeanspruchung
Pneumatischer Anschluss 4
QS-4
Werkstoff Gehäuse
Aluminium-Druckguss
Signalzustandsanzeige
LED
Produktgewicht
0,05 KG
