Beschreibung

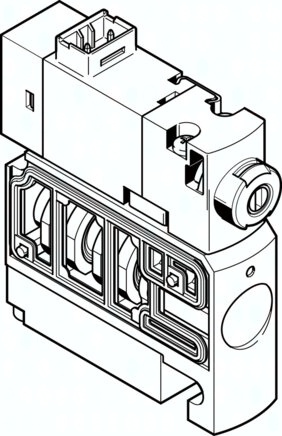

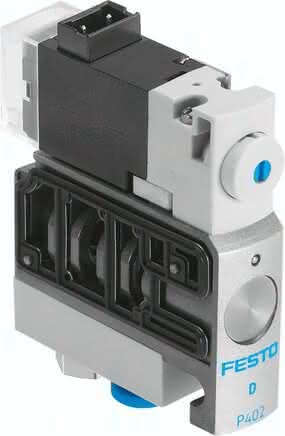

CPVSC1-M1LH-D-T-Q3C CPVSC1-M1LH-D-T-Q3C (547308) Magnetventil
Spezifikationen
Konstruktiver Aufbau
Kolben-Schieber
Betätigungsart
elektrisch
Dichtprinzip
weich
Ventilgröße
10 MM
Einbaulage
beliebig
Normalnenndurchfluss
150 L/MIN
Befestigungsart
mit Durchgangsbohrung
Ventilfunktion
2/2 geschlossen monostabil
Abluftfunktion
nicht drosselbar
Strömungsrichtung
nicht reversibel
Handhilfsbetätigung
rastend, tastend
Hinweis zum Betriebs- und Steuermedium
Geölter Betrieb möglich (im weiteren Betrieb erforderlich)
Rückstellart
pneumatische Feder
Steuerart
vorgesteuert
Steuerluftversorgung
extern
Betriebsdruck
-0,9 bis 7 BAR
Signalzustandsanzeige
LED
Überdeckung
positive Überdeckung
Betriebsmedium
Druckluft nach ISO 8573-1:2010 [7:4:4]
Mediumstemperatur
-5 bis 50 GC
Schaltzeit aus
10 MS
Schaltzeit ein
10 MS
Elektrischer Anschluss
2-polig, Stecker
Umgebungstemperatur
-5 bis 50 GC
Werkstoffhinweis
RoHS konform
Werkstoff Dichtungen
NBR
Werkstoff Gehäuse
Aluminium-Druckguss
Spulenkennwerte
24 V DC: 1 W
Korrosionsbeständigkeitsklasse KBK
1 - niedrige Korrosionsbeanspruchung
Schutzart
IP40
Schwingfestigkeit
Transporteinsatzprüfung mit Schärfegrad 2 nach FN 942017-4 und EN 60068-2-6
Schockfestigkeit
Schockprüfung mit Schärfegrad 2 nach FN 942017-5 und EN 60068-2-27
Pneumatischer Anschluss 3/5 zusammengefasst
Sammelanschluss
Anschluss Steuerabluft 82/84
Sammelanschluss
Pneumatischer Anschluss 1
Sammelanschluss
Pneumatischer Anschluss 2
QS-3
Steuerdruck
3 bis 7 BAR
Pneumatischer Anschluss 4
QS-3
Produktgewicht
0,05 KG
