Beschreibung

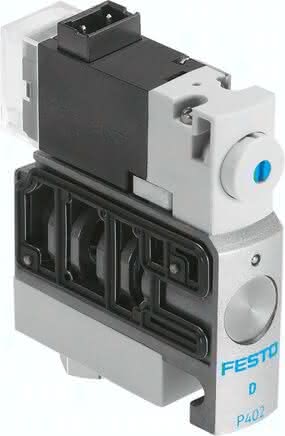

CPVSC1-M1LH-D-T-M5C CPVSC1-M1LH-D-T-M5C (547303) Magnetventil
Spezifikationen
Befestigungsart
mit Durchgangsbohrung
Betriebsdruck
-0,9 bis 7 BAR
Ventilfunktion
2/2 geschlossen monostabil
Betätigungsart
elektrisch
Ventilgröße
10 MM
Normalnenndurchfluss
150 L/MIN
Elektrischer Anschluss
2-polig, Stecker
Korrosionsbeständigkeitsklasse KBK
1 - niedrige Korrosionsbeanspruchung
Rückstellart
pneumatische Feder
Abluftfunktion
nicht drosselbar
Pneumatischer Anschluss 1
Sammelanschluss
Dichtprinzip
weich
Konstruktiver Aufbau
Kolben-Schieber
Werkstoffhinweis
RoHS konform
Handhilfsbetätigung
rastend, tastend
Umgebungstemperatur
-5 bis 50 GC
Steuerart
vorgesteuert
Steuerluftversorgung
extern
Strömungsrichtung
nicht reversibel
Steuerdruck
3 bis 7 BAR
Überdeckung
positive Überdeckung
Signalzustandsanzeige
LED
Werkstoff Gehäuse
Aluminium-Druckguss
Hinweis zum Betriebs- und Steuermedium
Geölter Betrieb möglich (im weiteren Betrieb erforderlich)
Schaltzeit aus
10 MS
Schaltzeit ein
10 MS
Spulenkennwerte
24 V DC: 1 W
Betriebsmedium
Druckluft nach ISO 8573-1:2010 [7:4:4]
Mediumstemperatur
-5 bis 50 GC
Schwingfestigkeit
Transporteinsatzprüfung mit Schärfegrad 2 nach FN 942017-4 und EN 60068-2-6
Schockfestigkeit
Schockprüfung mit Schärfegrad 2 nach FN 942017-5 und EN 60068-2-27
Pneumatischer Anschluss 3/5 zusammengefasst
Sammelanschluss
Pneumatischer Anschluss 2
M5
Pneumatischer Anschluss 4
M5
Werkstoff Dichtungen
NBR
Anschluss Steuerabluft 82/84
Sammelanschluss
Einbaulage
beliebig
Produktgewicht
0,031 KG
Schutzart
IP40
