Beschreibung

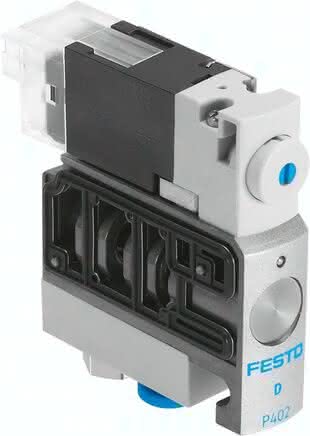

CPVSC1-M1LH-D-H-Q3C CPVSC1-M1LH-D-H-Q3C (547324) Magnetventil
Spezifikationen
Einbaulage
beliebig
Ventilfunktion
2/2 geschlossen monostabil
Betätigungsart
elektrisch
Ventilgröße
10 MM
Normalnenndurchfluss
150 L/MIN
Umgebungstemperatur
-5 bis 50 GC
Konstruktiver Aufbau
Kolben-Schieber
Steuerdruck
3 bis 7 BAR
Rückstellart
pneumatische Feder
Werkstoffhinweis
RoHS konform
Abluftfunktion
nicht drosselbar
Dichtprinzip
weich
Handhilfsbetätigung
rastend, tastend
Betriebsmedium
Druckluft nach ISO 8573-1:2010 [7:4:4]
Steuerart
vorgesteuert
Hinweis zum Betriebs- und Steuermedium
Geölter Betrieb möglich (im weiteren Betrieb erforderlich)
Steuerluftversorgung
extern
Korrosionsbeständigkeitsklasse KBK
1 - niedrige Korrosionsbeanspruchung
Strömungsrichtung
nicht reversibel
Betriebsdruck
-0,9 bis 7 BAR
Mediumstemperatur
-5 bis 50 GC
Überdeckung
positive Überdeckung
Signalzustandsanzeige
LED
Befestigungsart
mit Durchgangsbohrung
Pneumatischer Anschluss 1
Sammelanschluss
Schaltzeit aus
10 MS
Schaltzeit ein
10 MS
Werkstoff Dichtungen
NBR
Werkstoff Gehäuse
Aluminium-Druckguss
Spulenkennwerte
24 V DC: 1 W
Schutzart
IP40
Pneumatischer Anschluss 3/5 zusammengefasst
Sammelanschluss
Schwingfestigkeit
Transporteinsatzprüfung mit Schärfegrad 2 nach FN 942017-4 und EN 60068-2-6
Schockfestigkeit
Schockprüfung mit Schärfegrad 2 nach FN 942017-5 und EN 60068-2-27
Elektrischer Anschluss
2-polig, Stecker
Anschluss Steuerabluft 82/84
Sammelanschluss
Pneumatischer Anschluss 2
QS-3
Pneumatischer Anschluss 4
QS-3
Produktgewicht
0,031 KG
