Beschreibung

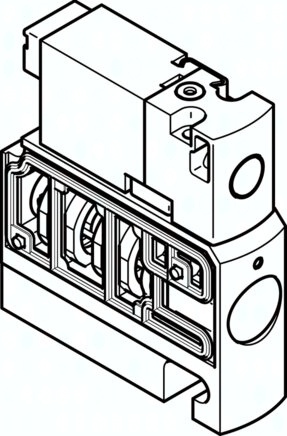

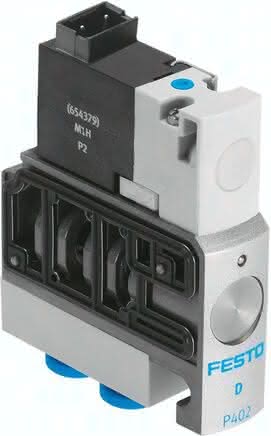

CPVSC1-M1HT-M-T-Q4 CPVSC1-M1HT-M-T-Q4 (548048) Magnetventil
Spezifikationen
Ventilfunktion
5/2 monostabil
Betätigungsart
elektrisch
Ventilgröße
10 MM
Betriebsdruck
-0,9 bis 7 BAR
Normalnenndurchfluss
170 L/MIN
Einbaulage
beliebig
Rückstellart
pneumatische Feder
Konstruktiver Aufbau
Kolben-Schieber
Zulassung
c UL us - Recognized (OL)
Schutzart
IP40
Dichtprinzip
weich
Handhilfsbetätigung
tastend
Korrosionsbeständigkeitsklasse KBK
1 - niedrige Korrosionsbeanspruchung
Steuerart
vorgesteuert
Steuerluftversorgung
extern
Strömungsrichtung
nicht reversibel
Umgebungstemperatur
-5 bis 50 GC
Steuerdruck
3 bis 7 BAR
Überdeckung
positive Überdeckung
Schaltzeit aus
10 MS
Schaltzeit ein
10 MS
Max. positiver Prüfimpuls bei 0 Signal
500 MIKROS
Befestigungsart
mit Durchgangsbohrung
Max. negativer Prüfimpuls bei 1 Signal
400 MIKROS
Werkstoff Gehäuse
Aluminium-Druckguss
Spulenkennwerte
24 V DC: 1 W
Werkstoffhinweis
RoHS konform
Betriebsmedium
Druckluft nach ISO 8573-1:2010 [7:4:4]
Hinweis zum Betriebs- und Steuermedium
Geölter Betrieb möglich (im weiteren Betrieb erforderlich)
Schwingfestigkeit
Transporteinsatzprüfung mit Schärfegrad 2 nach FN 942017-4 und EN 60068-2-6
Schockfestigkeit
Schockprüfung mit Schärfegrad 2 nach FN 942017-5 und EN 60068-2-27
Mediumstemperatur
-5 bis 50 GC
Elektrischer Anschluss
2-polig, Stecker
Pneumatischer Anschluss 3/5 zusammengefasst
Sammelanschluss
Pneumatischer Anschluss 1
Sammelanschluss
Pneumatischer Anschluss 2
QS-4
Werkstoff Dichtungen
NBR
Abluftfunktion
nicht drosselbar
Anschluss Steuerabluft 82/84
Sammelanschluss
Pneumatischer Anschluss 4
QS-4
Produktgewicht
0,05 KG
