Beschreibung

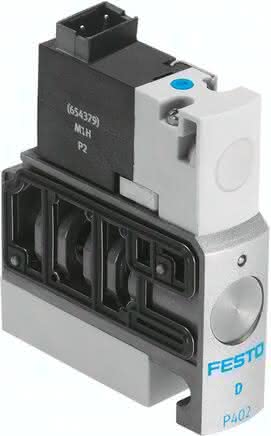

CPVSC1-M1HT-M-T-M5 CPVSC1-M1HT-M-T-M5 (548037) Magnetventil
Spezifikationen
Konstruktiver Aufbau
Kolben-Schieber
Ventilfunktion
5/2 monostabil
Betätigungsart
elektrisch
Einbaulage
beliebig
Ventilgröße
10 MM
Befestigungsart
mit Durchgangsbohrung
Normalnenndurchfluss
170 L/MIN
Rückstellart
pneumatische Feder
Betriebsdruck
-0,9 bis 7 BAR
Zulassung
c UL us - Recognized (OL)
Abluftfunktion
nicht drosselbar
Betriebsmedium
Druckluft nach ISO 8573-1:2010 [7:4:4]
Dichtprinzip
weich
Hinweis zum Betriebs- und Steuermedium
Geölter Betrieb möglich (im weiteren Betrieb erforderlich)
Steuerart
vorgesteuert
Handhilfsbetätigung
tastend
Strömungsrichtung
nicht reversibel
Umgebungstemperatur
-5 bis 50 GC
Steuerluftversorgung
extern
Überdeckung
positive Überdeckung
Steuerdruck
3 bis 7 BAR
Werkstoffhinweis
RoHS konform
Mediumstemperatur
-5 bis 50 GC
Schaltzeit aus
10 MS
Schaltzeit ein
10 MS
Werkstoff Dichtungen
NBR
Pneumatischer Anschluss 1
Sammelanschluss
Pneumatischer Anschluss 2
M5
Spulenkennwerte
24 V DC: 1 W
Werkstoff Gehäuse
Aluminium-Druckguss
Pneumatischer Anschluss 4
M5
Korrosionsbeständigkeitsklasse KBK
1 - niedrige Korrosionsbeanspruchung
Schwingfestigkeit
Transporteinsatzprüfung mit Schärfegrad 2 nach FN 942017-4 und EN 60068-2-6
Schockfestigkeit
Schockprüfung mit Schärfegrad 2 nach FN 942017-5 und EN 60068-2-27
Pneumatischer Anschluss 3/5 zusammengefasst
Sammelanschluss
Max. positiver Prüfimpuls bei 0 Signal
500 MIKROS
Max. negativer Prüfimpuls bei 1 Signal
400 MIKROS
Anschluss Steuerabluft 82/84
Sammelanschluss
Elektrischer Anschluss
2-polig, Stecker
Schutzart
IP40
Produktgewicht
0,047 KG
