Beschreibung

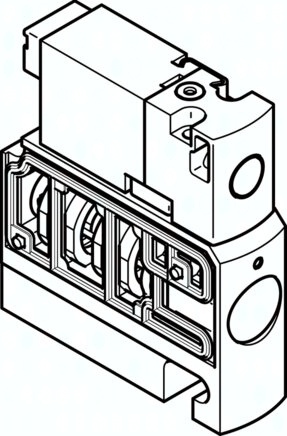

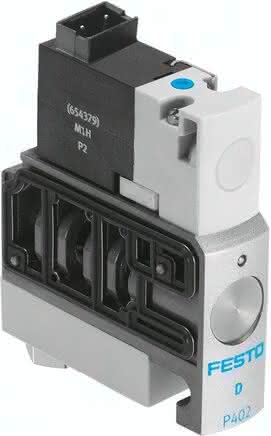

CPVSC1-M1HT-K-T-M5C CPVSC1-M1HT-K-T-M5C (548035) Magnetventil
Spezifikationen
Ventilfunktion
3/2 geschlossen monostabil
Betätigungsart
elektrisch
Korrosionsbeständigkeitsklasse KBK
1 - niedrige Korrosionsbeanspruchung
Zulassung
c UL us - Recognized (OL)
Einbaulage
beliebig
Ventilgröße
10 MM
Werkstoffhinweis
RoHS konform
Strömungsrichtung
nicht reversibel
Elektrischer Anschluss
2-polig, Stecker
Konstruktiver Aufbau
Kolben-Schieber
Rückstellart
pneumatische Feder
Betriebsdruck
-0,9 bis 7 BAR
Schutzart
IP40
Steuerdruck
3 bis 7 BAR
Betriebsmedium
Druckluft nach ISO 8573-1:2010 [7:4:4]
Abluftfunktion
nicht drosselbar
Dichtprinzip
weich
Hinweis zum Betriebs- und Steuermedium
Geölter Betrieb möglich (im weiteren Betrieb erforderlich)
Handhilfsbetätigung
tastend
Normalnenndurchfluss
170 L/MIN
Steuerart
vorgesteuert
Steuerluftversorgung
extern
Pneumatischer Anschluss 4
M5
Überdeckung
positive Überdeckung
Mediumstemperatur
-5 bis 50 GC
Umgebungstemperatur
-5 bis 50 GC
Befestigungsart
mit Durchgangsbohrung
Schaltzeit aus
10 MS
Pneumatischer Anschluss 1
Sammelanschluss
Schaltzeit ein
10 MS
Pneumatischer Anschluss 2
M5
Werkstoff Gehäuse
Aluminium-Druckguss
Pneumatischer Anschluss 3/5 zusammengefasst
Sammelanschluss
Werkstoff Dichtungen
NBR
Max. positiver Prüfimpuls bei 0 Signal
500 MIKROS
Max. negativer Prüfimpuls bei 1 Signal
400 MIKROS
Spulenkennwerte
24 V DC: 1 W
Anschluss Steuerabluft 82/84
Sammelanschluss
Schwingfestigkeit
Transporteinsatzprüfung mit Schärfegrad 2 nach FN 942017-4 und EN 60068-2-6
Schockfestigkeit
Schockprüfung mit Schärfegrad 2 nach FN 942017-5 und EN 60068-2-27
Produktgewicht
0,047 KG
