Beschreibung

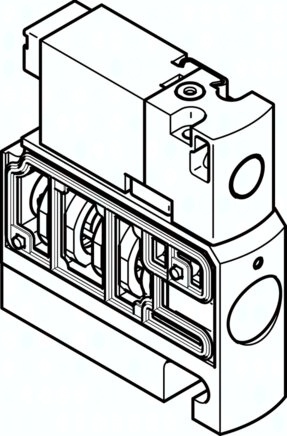

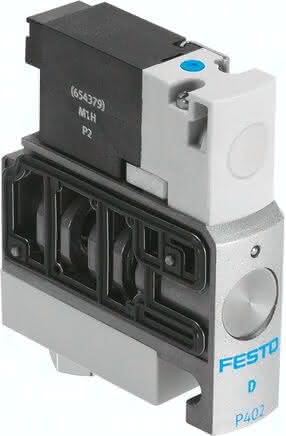

CPVSC1-M1HT-K-H-M5C CPVSC1-M1HT-K-H-M5C (548051) Magnetventil
Spezifikationen
Korrosionsbeständigkeitsklasse KBK
1 - niedrige Korrosionsbeanspruchung
Umgebungstemperatur
-5 bis 50 GC
Betätigungsart
elektrisch
Werkstoffhinweis
RoHS konform
Betriebsdruck
-0,9 bis 7 BAR
Dichtprinzip
weich
Ventilgröße
10 MM
Einbaulage
beliebig
Elektrischer Anschluss
2-polig, Stecker
Konstruktiver Aufbau
Kolben-Schieber
Rückstellart
pneumatische Feder
Schutzart
IP40
Steuerdruck
3 bis 7 BAR
Ventilfunktion
3/2 geschlossen monostabil
Handhilfsbetätigung
tastend
Abluftfunktion
nicht drosselbar
Strömungsrichtung
nicht reversibel
Zulassung
c UL us - Recognized (OL)
Betriebsmedium
Druckluft nach ISO 8573-1:2010 [7:4:4]
Hinweis zum Betriebs- und Steuermedium
Geölter Betrieb möglich (im weiteren Betrieb erforderlich)
Pneumatischer Anschluss 1
Sammelanschluss
Spulenkennwerte
24 V DC: 1 W
Steuerart
vorgesteuert
Steuerluftversorgung
extern
Mediumstemperatur
-5 bis 50 GC
Überdeckung
positive Überdeckung
Normalnenndurchfluss
170 L/MIN
Schaltzeit ein
10 MS
Schaltzeit aus
10 MS
Max. positiver Prüfimpuls bei 0 Signal
500 MIKROS
Befestigungsart
mit Durchgangsbohrung
Max. negativer Prüfimpuls bei 1 Signal
400 MIKROS
Werkstoff Dichtungen
NBR
Schwingfestigkeit
Transporteinsatzprüfung mit Schärfegrad 2 nach FN 942017-4 und EN 60068-2-6
Schockfestigkeit
Schockprüfung mit Schärfegrad 2 nach FN 942017-5 und EN 60068-2-27
Werkstoff Gehäuse
Aluminium-Druckguss
Pneumatischer Anschluss 3/5 zusammengefasst
Sammelanschluss
Anschluss Steuerabluft 82/84
Sammelanschluss
Pneumatischer Anschluss 2
M5
Pneumatischer Anschluss 4
M5
Produktgewicht
0,031 KG
