Beschreibung

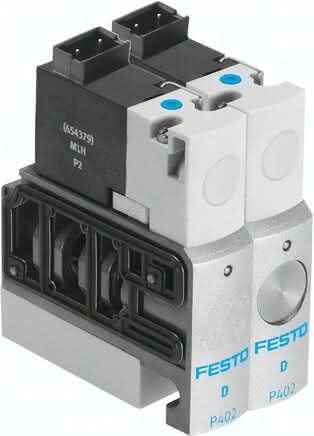

CPVSC1-M1HT-J-T-Q3 CPVSC1-M1HT-J-T-Q3 (548044) Magnetventil
Spezifikationen
Werkstoffhinweis
RoHS konform
Betätigungsart
elektrisch
Dichtprinzip
weich
Ventilgröße
10 MM
Einbaulage
beliebig
Zulassung
c UL us - Recognized (OL)
Pneumatischer Anschluss 4
QS-3
Elektrischer Anschluss
2-polig, Stecker
Konstruktiver Aufbau
Kolben-Schieber
Ventilfunktion
5/2 bistabil
Abluftfunktion
nicht drosselbar
Betriebsdruck
-0,9 bis 7 BAR
Handhilfsbetätigung
tastend
Betriebsmedium
Druckluft nach ISO 8573-1:2010 [7:4:4]
Normalnenndurchfluss
170 L/MIN
Strömungsrichtung
nicht reversibel
Hinweis zum Betriebs- und Steuermedium
Geölter Betrieb möglich (im weiteren Betrieb erforderlich)
Pneumatischer Anschluss 1
Sammelanschluss
Korrosionsbeständigkeitsklasse KBK
1 - niedrige Korrosionsbeanspruchung
Pneumatischer Anschluss 2
QS-3
Umgebungstemperatur
-5 bis 50 GC
Spulenkennwerte
24 V DC: 1 W
Steuerluftversorgung
extern
Werkstoff Gehäuse
Aluminium-Druckguss
Mediumstemperatur
-5 bis 50 GC
Überdeckung
positive Überdeckung
Steuerart
vorgesteuert
Befestigungsart
mit Durchgangsbohrung
Max. positiver Prüfimpuls bei 0 Signal
500 MIKROS
Max. negativer Prüfimpuls bei 1 Signal
400 MIKROS
Schutzart
IP40
Werkstoff Dichtungen
NBR
Schwingfestigkeit
Transporteinsatzprüfung mit Schärfegrad 2 nach FN 942017-4 und EN 60068-2-6
Schockfestigkeit
Schockprüfung mit Schärfegrad 2 nach FN 942017-5 und EN 60068-2-27
Pneumatischer Anschluss 3/5 zusammengefasst
Sammelanschluss
Schaltzeit um
8 MS
Anschluss Steuerabluft 82/84
Sammelanschluss
Steuerdruck
3 bis 7 BAR
Produktgewicht
56,5 G
