Beschreibung

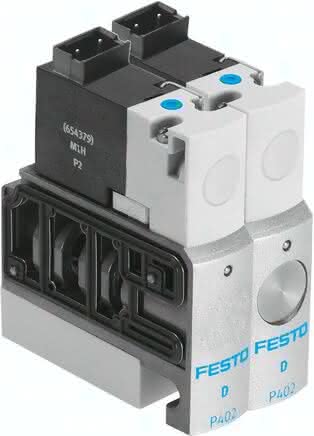

CPVSC1-M1HT-J-T-M5 CPVSC1-M1HT-J-T-M5 (548038) Magnetventil
Spezifikationen
Ventilfunktion
5/2 bistabil
Zulassung
c UL us - Recognized (OL)
Steuerart
vorgesteuert
Ventilgröße
10 MM
Betätigungsart
elektrisch
Einbaulage
beliebig
Dichtprinzip
weich
Konstruktiver Aufbau
Kolben-Schieber
Strömungsrichtung
nicht reversibel
Betriebsdruck
-0,9 bis 7 BAR
Abluftfunktion
nicht drosselbar
Betriebsmedium
Druckluft nach ISO 8573-1:2010 [7:4:4]
Handhilfsbetätigung
tastend
Hinweis zum Betriebs- und Steuermedium
Geölter Betrieb möglich (im weiteren Betrieb erforderlich)
Pneumatischer Anschluss 1
Sammelanschluss
Korrosionsbeständigkeitsklasse KBK
1 - niedrige Korrosionsbeanspruchung
Pneumatischer Anschluss 2
M5
Mediumstemperatur
-5 bis 50 GC
Umgebungstemperatur
-5 bis 50 GC
Spulenkennwerte
24 V DC: 1 W
Steuerluftversorgung
extern
Überdeckung
positive Überdeckung
Steuerdruck
3 bis 7 BAR
Befestigungsart
mit Durchgangsbohrung
Max. positiver Prüfimpuls bei 0 Signal
500 MIKROS
Werkstoffhinweis
RoHS konform
Max. negativer Prüfimpuls bei 1 Signal
400 MIKROS
Werkstoff Dichtungen
NBR
Werkstoff Gehäuse
Aluminium-Druckguss
Normalnenndurchfluss
170 L/MIN
Schwingfestigkeit
Transporteinsatzprüfung mit Schärfegrad 2 nach FN 942017-4 und EN 60068-2-6
Elektrischer Anschluss
2-polig, Stecker
Schockfestigkeit
Schockprüfung mit Schärfegrad 2 nach FN 942017-5 und EN 60068-2-27
Pneumatischer Anschluss 3/5 zusammengefasst
Sammelanschluss
Schutzart
IP40
Schaltzeit um
8 MS
Anschluss Steuerabluft 82/84
Sammelanschluss
Pneumatischer Anschluss 4
M5
Produktgewicht
0,07 KG
