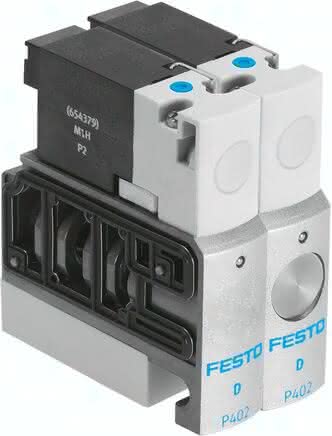

CPVSC1-M1HT-J-H-Q3 CPVSC1-M1HT-J-H-Q3 (548059) Magnetventil
Spezifikationen
Betätigungsart
elektrisch
Dichtprinzip
weich
Einbaulage
beliebig
Ventilgröße
10 MM
Betriebsdruck
-0,9 bis 7 BAR
Elektrischer Anschluss
2-polig, Stecker
Konstruktiver Aufbau
Kolben-Schieber
Umgebungstemperatur
-5 bis 50 GC
Zulassung
c UL us - Recognized (OL)
Abluftfunktion
nicht drosselbar
Betriebsmedium
Druckluft nach ISO 8573-1:2010 [7:4:4]
Schutzart
IP40
Ventilfunktion
5/2 bistabil
Hinweis zum Betriebs- und Steuermedium
Geölter Betrieb möglich (im weiteren Betrieb erforderlich)
Strömungsrichtung
nicht reversibel
Handhilfsbetätigung
tastend
Korrosionsbeständigkeitsklasse KBK
1 - niedrige Korrosionsbeanspruchung
Steuerluftversorgung
extern
Steuerart
vorgesteuert
Überdeckung
positive Überdeckung
Pneumatischer Anschluss 1
Sammelanschluss
Mediumstemperatur
-5 bis 50 GC
Steuerdruck
3 bis 7 BAR
Befestigungsart
mit Durchgangsbohrung
Werkstoff Gehäuse
Aluminium-Druckguss
Normalnenndurchfluss
170 L/MIN
Max. positiver Prüfimpuls bei 0 Signal
500 MIKROS
Max. negativer Prüfimpuls bei 1 Signal
400 MIKROS
Pneumatischer Anschluss 2
QS-3
Werkstoff Dichtungen
NBR
Werkstoffhinweis
RoHS konform
Schwingfestigkeit
Transporteinsatzprüfung mit Schärfegrad 2 nach FN 942017-4 und EN 60068-2-6
Schockfestigkeit
Schockprüfung mit Schärfegrad 2 nach FN 942017-5 und EN 60068-2-27
Spulenkennwerte
24 V DC: 1 W
Pneumatischer Anschluss 3/5 zusammengefasst
Sammelanschluss
Pneumatischer Anschluss 4
QS-3
Anschluss Steuerabluft 82/84
Sammelanschluss
Schaltzeit um
8 MS
Produktgewicht
0,075 KG
