Beschreibung

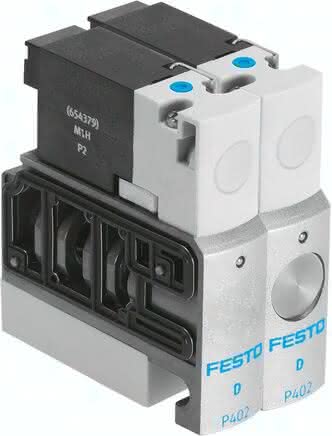

CPVSC1-M1HT-J-H-M5 CPVSC1-M1HT-J-H-M5 (548054) Magnetventil
Spezifikationen
Ventilfunktion
5/2 bistabil
Betätigungsart
elektrisch
Elektrischer Anschluss
2-polig, Stecker
Normalnenndurchfluss
170 L/MIN
Pneumatischer Anschluss 2
M5
Ventilgröße
10 MM
Betriebsdruck
-0,9 bis 7 BAR
Konstruktiver Aufbau
Kolben-Schieber
Zulassung
c UL us - Recognized (OL)
Abluftfunktion
nicht drosselbar
Dichtprinzip
weich
Einbaulage
beliebig
Schutzart
IP40
Handhilfsbetätigung
tastend
Umgebungstemperatur
-5 bis 50 GC
Steuerluftversorgung
extern
Steuerart
vorgesteuert
Werkstoffhinweis
RoHS konform
Strömungsrichtung
nicht reversibel
Korrosionsbeständigkeitsklasse KBK
1 - niedrige Korrosionsbeanspruchung
Überdeckung
positive Überdeckung
Max. positiver Prüfimpuls bei 0 Signal
500 MIKROS
Werkstoff Gehäuse
Aluminium-Druckguss
Max. negativer Prüfimpuls bei 1 Signal
400 MIKROS
Spulenkennwerte
24 V DC: 1 W
Werkstoff Dichtungen
NBR
Betriebsmedium
Druckluft nach ISO 8573-1:2010 [7:4:4]
Hinweis zum Betriebs- und Steuermedium
Geölter Betrieb möglich (im weiteren Betrieb erforderlich)
Mediumstemperatur
-5 bis 50 GC
Befestigungsart
mit Durchgangsbohrung
Pneumatischer Anschluss 3/5 zusammengefasst
Sammelanschluss
Pneumatischer Anschluss 1
Sammelanschluss
Pneumatischer Anschluss 4
M5
Schaltzeit um
8 MS
Anschluss Steuerabluft 82/84
Sammelanschluss
Steuerdruck
3 bis 7 BAR
Schwingfestigkeit
Transporteinsatzprüfung mit Schärfegrad 2 nach FN 942017-4 und EN 60068-2-6
Schockfestigkeit
Schockprüfung mit Schärfegrad 2 nach FN 942017-5 und EN 60068-2-27
Produktgewicht
56,5 G
