Beschreibung

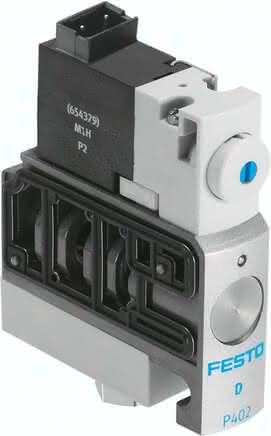

CPVSC1-M1H-N-T-M5O CPVSC1-M1H-N-T-M5O (547275) Magnetventil
Spezifikationen
Ventilfunktion
3/2 offen monostabil
Betätigungsart
elektrisch
Ventilgröße
10 MM
Einbaulage
beliebig
Betriebsdruck
-0,9 bis 7 BAR
Konstruktiver Aufbau
Kolben-Schieber
Rückstellart
pneumatische Feder
Schutzart
IP40
Abluftfunktion
nicht drosselbar
Dichtprinzip
weich
Korrosionsbeständigkeitsklasse KBK
1 - niedrige Korrosionsbeanspruchung
Normalnenndurchfluss
170 L/MIN
Betriebsmedium
Druckluft nach ISO 8573-1:2010 [7:4:4]
Handhilfsbetätigung
rastend, tastend
Hinweis zum Betriebs- und Steuermedium
Geölter Betrieb möglich (im weiteren Betrieb erforderlich)
Steuerart
vorgesteuert
Steuerluftversorgung
extern
Strömungsrichtung
nicht reversibel
Schaltzeit aus
10 MS
Überdeckung
positive Überdeckung
Mediumstemperatur
-5 bis 50 GC
Schaltzeit ein
10 MS
Umgebungstemperatur
-5 bis 50 GC
Befestigungsart
mit Durchgangsbohrung
Max. positiver Prüfimpuls bei 0 Signal
500 MIKROS
Max. negativer Prüfimpuls bei 1 Signal
400 MIKROS
Pneumatischer Anschluss 1
Sammelanschluss
Spulenkennwerte
24 V DC: 1 W
Pneumatischer Anschluss 2
M5
Werkstoff Gehäuse
Aluminium-Druckguss
Werkstoffhinweis
RoHS konform
Werkstoff Dichtungen
NBR
Elektrischer Anschluss
2-polig, Stecker
Pneumatischer Anschluss 3/5 zusammengefasst
Sammelanschluss
Pneumatischer Anschluss 4
M5
Anschluss Steuerabluft 82/84
Sammelanschluss
Steuerdruck
3 bis 7 BAR
Schwingfestigkeit
Transporteinsatzprüfung mit Schärfegrad 2 nach FN 942017-4 und EN 60068-2-6
Schockfestigkeit
Schockprüfung mit Schärfegrad 2 nach FN 942017-5 und EN 60068-2-27
Produktgewicht
0,043 KG
