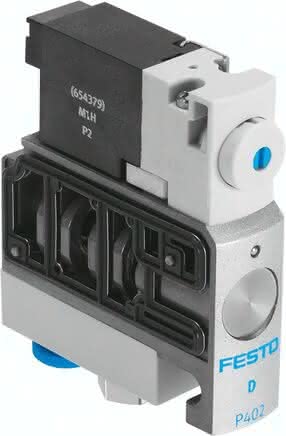

CPVSC1-M1H-N-H-Q3O CPVSC1-M1H-N-H-Q3O (547295) Magnetventil
Spezifikationen
Ventilfunktion
3/2 offen monostabil
Betätigungsart
elektrisch
Ventilgröße
10 MM
Betriebsdruck
-0,9 bis 7 BAR
Einbaulage
beliebig
Konstruktiver Aufbau
Kolben-Schieber
Rückstellart
pneumatische Feder
Abluftfunktion
nicht drosselbar
Betriebsmedium
Druckluft nach ISO 8573-1:2010 [7:4:4]
Dichtprinzip
weich
Hinweis zum Betriebs- und Steuermedium
Geölter Betrieb möglich (im weiteren Betrieb erforderlich)
Handhilfsbetätigung
rastend, tastend
Korrosionsbeständigkeitsklasse KBK
1 - niedrige Korrosionsbeanspruchung
Steuerart
vorgesteuert
Umgebungstemperatur
-5 bis 50 GC
Steuerluftversorgung
extern
Mediumstemperatur
-5 bis 50 GC
Strömungsrichtung
nicht reversibel
Überdeckung
positive Überdeckung
Befestigungsart
mit Durchgangsbohrung
Schaltzeit aus
10 MS
Normalnenndurchfluss
170 L/MIN
Pneumatischer Anschluss 1
Sammelanschluss
Schaltzeit ein
10 MS
Max. positiver Prüfimpuls bei 0 Signal
500 MIKROS
Max. negativer Prüfimpuls bei 1 Signal
400 MIKROS
Werkstoff Dichtungen
NBR
Schwingfestigkeit
Transporteinsatzprüfung mit Schärfegrad 2 nach FN 942017-4 und EN 60068-2-6
Werkstoff Gehäuse
Aluminium-Druckguss
Werkstoffhinweis
RoHS konform
Schockfestigkeit
Schockprüfung mit Schärfegrad 2 nach FN 942017-5 und EN 60068-2-27
Pneumatischer Anschluss 3/5 zusammengefasst
Sammelanschluss
Pneumatischer Anschluss 2
QS-3
Pneumatischer Anschluss 4
QS-3
Anschluss Steuerabluft 82/84
Sammelanschluss
Steuerdruck
3 bis 7 BAR
Spulenkennwerte
24 V DC: 1 W
Schutzart
IP40
Elektrischer Anschluss
2-polig, Stecker
Produktgewicht
0,05 KG
