Beschreibung

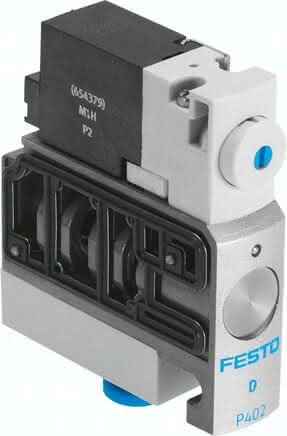

CPVSC1-M1H-M-P-M5 CPVSC1-M1H-M-P-M5 (527550) Magnetventil
Spezifikationen
Ventilfunktion
5/2 monostabil
Betätigungsart
elektrisch
Einbaulage
beliebig
Ventilgröße
10 MM
Betriebsdruck
-0,9 bis 7 BAR
Betriebsmedium
Druckluft nach ISO 8573-1:2010 [7:4:4]
Hinweis zum Betriebs- und Steuermedium
Geölter Betrieb möglich (im weiteren Betrieb erforderlich)
Konstruktiver Aufbau
Kolben-Schieber
Rückstellart
pneumatische Feder
Schutzart
IP40
Steuerdruck
3 bis 7 BAR
Pneumatischer Anschluss 2
M5
Abluftfunktion
nicht drosselbar
Pneumatischer Anschluss 4
M5
Werkstoff Gehäuse
Aluminium-Druckguss
Dichtprinzip
weich
Normalnenndurchfluss
170 L/MIN
Umgebungstemperatur
-5 bis 50 GC
Handhilfsbetätigung
rastend, tastend
Steuerart
vorgesteuert
Steuerluftversorgung
extern
Strömungsrichtung
nicht reversibel
Überdeckung
positive Überdeckung
Schaltzeit aus
10 MS
Werkstoffhinweis
RoHS konform
Schaltzeit ein
10 MS
Werkstoff Dichtungen
NBR
Max. positiver Prüfimpuls bei 0 Signal
400 MIKROS
Max. negativer Prüfimpuls bei 1 Signal
200 MIKROS
Pneumatischer Anschluss 3/5 zusammengefasst
Sammelanschluss
Spulenkennwerte
22 V DC: 1 W
Schwingfestigkeit
Transporteinsatzprüfung mit Schärfegrad 2 nach FN 942017-4 und EN 60068-2-6
Schockfestigkeit
Schockprüfung mit Schärfegrad 2 nach FN 942017-5 und EN 60068-2-27
Befestigungsart
mit Durchgangsbohrung
Anschluss Steuerabluft 82/84
Sammelanschluss
Pneumatischer Anschluss 1
Sammelanschluss
Elektrischer Anschluss
2-polig, Stecker
Korrosionsbeständigkeitsklasse KBK
1 - niedrige Korrosionsbeanspruchung
Produktgewicht
0,043 KG
