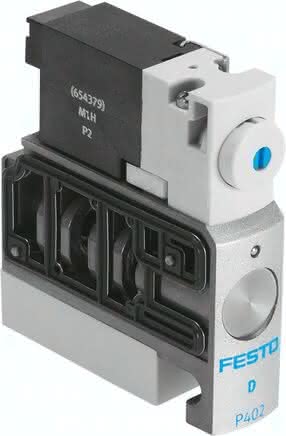

CPVSC1-M1H-M-H-M5 CPVSC1-M1H-M-H-M5 (547291) Magnetventil
Spezifikationen
Ventilfunktion
5/2 monostabil
Betätigungsart
elektrisch
Einbaulage
beliebig
Konstruktiver Aufbau
Kolben-Schieber
Ventilgröße
10 MM
Betriebsdruck
-0,9 bis 7 BAR
Betriebsmedium
Druckluft nach ISO 8573-1:2010 [7:4:4]
Korrosionsbeständigkeitsklasse KBK
1 - niedrige Korrosionsbeanspruchung
Rückstellart
pneumatische Feder
Umgebungstemperatur
-5 bis 50 GC
Befestigungsart
mit Durchgangsbohrung
Schutzart
IP40
Steuerdruck
3 bis 7 BAR
Abluftfunktion
nicht drosselbar
Dichtprinzip
weich
Werkstoffhinweis
RoHS konform
Werkstoff Dichtungen
NBR
Normalnenndurchfluss
170 L/MIN
Handhilfsbetätigung
rastend, tastend
Steuerart
vorgesteuert
Steuerluftversorgung
extern
Strömungsrichtung
nicht reversibel
Überdeckung
positive Überdeckung
Mediumstemperatur
-5 bis 50 GC
Max. positiver Prüfimpuls bei 0 Signal
500 MIKROS
Max. negativer Prüfimpuls bei 1 Signal
400 MIKROS
Schaltzeit aus
10 MS
Schaltzeit ein
10 MS
Spulenkennwerte
24 V DC: 1 W
Hinweis zum Betriebs- und Steuermedium
Geölter Betrieb möglich (im weiteren Betrieb erforderlich)
Schwingfestigkeit
Transporteinsatzprüfung mit Schärfegrad 2 nach FN 942017-4 und EN 60068-2-6
Schockfestigkeit
Schockprüfung mit Schärfegrad 2 nach FN 942017-5 und EN 60068-2-27
Pneumatischer Anschluss 3/5 zusammengefasst
Sammelanschluss
Elektrischer Anschluss
2-polig, Stecker
Anschluss Steuerabluft 82/84
Sammelanschluss
Pneumatischer Anschluss 1
Sammelanschluss
Pneumatischer Anschluss 2
M5
Pneumatischer Anschluss 4
M5
Werkstoff Gehäuse
Aluminium-Druckguss
Produktgewicht
0,048 KG
