Beschreibung

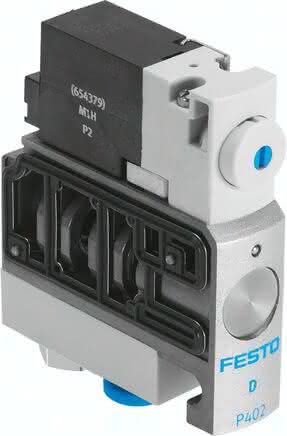

CPVSC1-M1H-K-P-Q3C CPVSC1-M1H-K-P-Q3C (527557) Magnetventil
Spezifikationen
Betätigungsart
elektrisch
Dichtprinzip
weich
Einbaulage
beliebig
Schwingfestigkeit
Transporteinsatzprüfung mit Schärfegrad 2 nach FN 942017-4 und EN 60068-2-6
Ventilgröße
10 MM
Schockfestigkeit
Schockprüfung mit Schärfegrad 2 nach FN 942017-5 und EN 60068-2-27
Konstruktiver Aufbau
Kolben-Schieber
Betriebsdruck
-0,9 bis 7 BAR
Elektrischer Anschluss
2-polig, Stecker
Ventilfunktion
3/2 geschlossen monostabil
Abluftfunktion
nicht drosselbar
Handhilfsbetätigung
rastend, tastend
Normalnenndurchfluss
170 L/MIN
Hinweis zum Betriebs- und Steuermedium
Geölter Betrieb möglich (im weiteren Betrieb erforderlich)
Strömungsrichtung
nicht reversibel
Korrosionsbeständigkeitsklasse KBK
1 - niedrige Korrosionsbeanspruchung
Spulenkennwerte
22 V DC: 1 W
Steuerluftversorgung
extern
Betriebsmedium
Druckluft nach ISO 8573-1:2010 [7:4:4]
Umgebungstemperatur
-5 bis 50 GC
Steuerdruck
3 bis 7 BAR
Befestigungsart
mit Durchgangsbohrung
Rückstellart
pneumatische Feder
Überdeckung
positive Überdeckung
Steuerart
vorgesteuert
Pneumatischer Anschluss 2
QS-3
Max. positiver Prüfimpuls bei 0 Signal
400 MIKROS
Werkstoffhinweis
RoHS konform
Max. negativer Prüfimpuls bei 1 Signal
200 MIKROS
Schutzart
IP40
Werkstoff Dichtungen
NBR
Pneumatischer Anschluss 1
Sammelanschluss
Werkstoff Gehäuse
Aluminium-Druckguss
Schaltzeit ein
10 MS
Schaltzeit aus
10 MS
Pneumatischer Anschluss 3/5 zusammengefasst
Sammelanschluss
Anschluss Steuerabluft 82/84
Sammelanschluss
Pneumatischer Anschluss 4
QS-3
Produktgewicht
0,044 KG
