Beschreibung

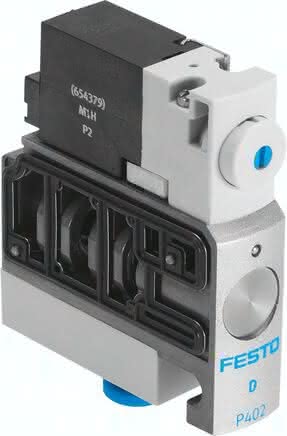

CPVSC1-M1H-K-P-M5C CPVSC1-M1H-K-P-M5C (527552) Magnetventil
Spezifikationen
Ventilfunktion
3/2 geschlossen monostabil
Betätigungsart
elektrisch
Korrosionsbeständigkeitsklasse KBK
1 - niedrige Korrosionsbeanspruchung
Ventilgröße
10 MM
Werkstoffhinweis
RoHS konform
Normalnenndurchfluss
170 L/MIN
Betriebsdruck
-0,9 bis 7 BAR
Konstruktiver Aufbau
Kolben-Schieber
Rückstellart
pneumatische Feder
Schutzart
IP40
Abluftfunktion
nicht drosselbar
Dichtprinzip
weich
Einbaulage
beliebig
Handhilfsbetätigung
rastend, tastend
Anschluss Steuerabluft 82/84
Sammelanschluss
Steuerart
vorgesteuert
Steuerluftversorgung
extern
Strömungsrichtung
nicht reversibel
Überdeckung
positive Überdeckung
Schaltzeit aus
10 MS
Schaltzeit ein
10 MS
Max. positiver Prüfimpuls bei 0 Signal
400 MIKROS
Max. negativer Prüfimpuls bei 1 Signal
200 MIKROS
Spulenkennwerte
22 V DC: 1 W
Betriebsmedium
Druckluft nach ISO 8573-1:2010 [7:4:4]
Hinweis zum Betriebs- und Steuermedium
Geölter Betrieb möglich (im weiteren Betrieb erforderlich)
Umgebungstemperatur
-5 bis 50 GC
Produktgewicht
30,5 G, 0,043 G
Elektrischer Anschluss
2-polig, Stecker
Befestigungsart
mit Durchgangsbohrung
Pneumatischer Anschluss 3/5 zusammengefasst
Sammelanschluss
Pneumatischer Anschluss 1
Sammelanschluss
Pneumatischer Anschluss 2
M5
Pneumatischer Anschluss 4
M5
Werkstoff Dichtungen
NBR
Werkstoff Gehäuse
Aluminium-Druckguss
Steuerdruck
3 bis 7 BAR
Schwingfestigkeit
Transporteinsatzprüfung mit Schärfegrad 2 nach FN 942017-4 und EN 60068-2-6
Schockfestigkeit
Schockprüfung mit Schärfegrad 2 nach FN 942017-5 und EN 60068-2-27
