Beschreibung

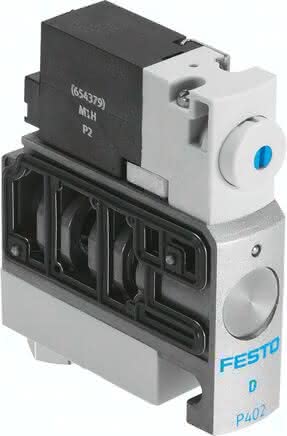

CPVSC1-M1H-K-P CPVSC1-M1H-K-P (527569) Magnetventil
Spezifikationen
Ventilfunktion
3/2 geschlossen monostabil
Betätigungsart
elektrisch
Ventilgröße
10 MM
Einbaulage
beliebig
Konstruktiver Aufbau
Kolben-Schieber
Rückstellart
pneumatische Feder
Schutzart
IP40
Abluftfunktion
nicht drosselbar
Dichtprinzip
weich
Handhilfsbetätigung
rastend, tastend
Korrosionsbeständigkeitsklasse KBK
1 - niedrige Korrosionsbeanspruchung
Normalnenndurchfluss
170 L/MIN
Steuerart
vorgesteuert
Steuerluftversorgung
extern
Betriebsmedium
Druckluft nach ISO 8573-1:2010 [7:4:4]
Strömungsrichtung
nicht reversibel
Hinweis zum Betriebs- und Steuermedium
Geölter Betrieb möglich (im weiteren Betrieb erforderlich)
Überdeckung
positive Überdeckung
Steuerdruck
3 bis 7 BAR
Werkstoff Gehäuse
Aluminium-Druckguss
Umgebungstemperatur
-5 bis 50 GC
Schaltzeit aus
10 MS
Befestigungsart
mit Durchgangsbohrung
Schaltzeit ein
10 MS
Pneumatischer Anschluss 1
Sammelanschluss
Max. positiver Prüfimpuls bei 0 Signal
400 MIKROS
Pneumatischer Anschluss 2
Anschlussplatte
Max. negativer Prüfimpuls bei 1 Signal
200 MIKROS
Werkstoffhinweis
RoHS konform
Spulenkennwerte
22 V DC: 1 W
Pneumatischer Anschluss 3/5 zusammengefasst
Sammelanschluss
Schwingfestigkeit
Transporteinsatzprüfung mit Schärfegrad 2 nach FN 942017-4 und EN 60068-2-6
Schockfestigkeit
Schockprüfung mit Schärfegrad 2 nach FN 942017-5 und EN 60068-2-27
Pneumatischer Anschluss 4
Anschlussplatte
Anschluss Steuerabluft 82/84
Sammelanschluss
Werkstoff Dichtungen
NBR
Betriebsdruck
-0,9 bis 7 BAR
Elektrischer Anschluss
2-polig, Stecker
Produktgewicht
0,037 KG
