Beschreibung

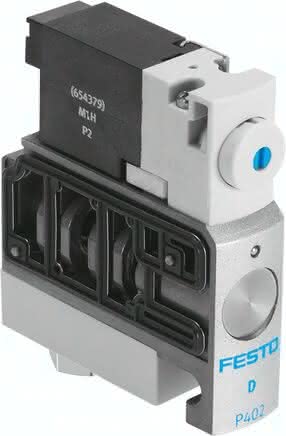

CPVSC1-M1H-K-H-M5C CPVSC1-M1H-K-H-M5C (547289) Magnetventil
Spezifikationen
Ventilfunktion
3/2 geschlossen monostabil
Betätigungsart
elektrisch
Konstruktiver Aufbau
Kolben-Schieber
Ventilgröße
10 MM
Betriebsdruck
-0,9 bis 7 BAR
Betriebsmedium
Druckluft nach ISO 8573-1:2010 [7:4:4]
Rückstellart
pneumatische Feder
Korrosionsbeständigkeitsklasse KBK
1 - niedrige Korrosionsbeanspruchung
Abluftfunktion
nicht drosselbar
Werkstoff Gehäuse
Aluminium-Druckguss
Werkstoffhinweis
RoHS konform
Dichtprinzip
weich
Handhilfsbetätigung
rastend, tastend
Mediumstemperatur
-5 bis 50 GC
Normalnenndurchfluss
170 L/MIN
Steuerart
vorgesteuert
Umgebungstemperatur
-5 bis 50 GC
Anschluss Steuerabluft 82/84
Sammelanschluss
Hinweis zum Betriebs- und Steuermedium
Geölter Betrieb möglich (im weiteren Betrieb erforderlich)
Steuerluftversorgung
extern
Befestigungsart
mit Durchgangsbohrung
Strömungsrichtung
nicht reversibel
Einbaulage
beliebig
Pneumatischer Anschluss 4
M5
Steuerdruck
3 bis 7 BAR
Pneumatischer Anschluss 1
Sammelanschluss
Schutzart
IP40
Überdeckung
positive Überdeckung
Pneumatischer Anschluss 2
M5
Schaltzeit aus
10 MS
Schaltzeit ein
10 MS
Max. positiver Prüfimpuls bei 0 Signal
500 MIKROS
Max. negativer Prüfimpuls bei 1 Signal
400 MIKROS
Spulenkennwerte
24 V DC: 1 W
Elektrischer Anschluss
2-polig, Stecker
Pneumatischer Anschluss 3/5 zusammengefasst
Sammelanschluss
Werkstoff Dichtungen
NBR
Produktgewicht
0,048 KG
Schwingfestigkeit
Transporteinsatzprüfung mit Schärfegrad 2 nach FN 942017-4 und EN 60068-2-6
Schockfestigkeit
Schockprüfung mit Schärfegrad 2 nach FN 942017-5 und EN 60068-2-27
