Beschreibung

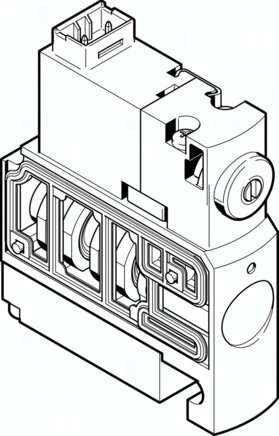

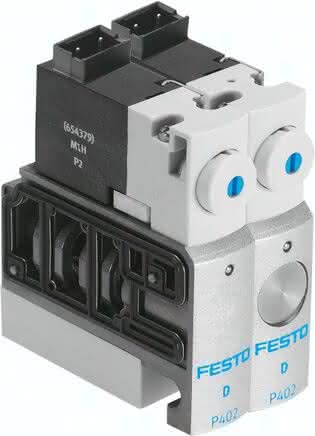

CPVSC1-M1H-J-T-Q4 CPVSC1-M1H-J-T-Q4 (547287) Magnetventil
Spezifikationen
Ventilfunktion
5/2 bistabil
Betätigungsart
elektrisch
Ventilgröße
10 MM
Konstruktiver Aufbau
Kolben-Schieber
Steuerdruck
3 bis 7 BAR
Werkstoff Gehäuse
Aluminium-Druckguss
Dichtprinzip
weich
Strömungsrichtung
nicht reversibel
Korrosionsbeständigkeitsklasse KBK
1 - niedrige Korrosionsbeanspruchung
Betriebsdruck
-0,9 bis 7 BAR
Steuerart
vorgesteuert
Abluftfunktion
nicht drosselbar
Umgebungstemperatur
-5 bis 50 GC
Betriebsmedium
Druckluft nach ISO 8573-1:2010 [7:4:4]
Einbaulage
beliebig
Handhilfsbetätigung
rastend, tastend
Hinweis zum Betriebs- und Steuermedium
Geölter Betrieb möglich (im weiteren Betrieb erforderlich)
Elektrischer Anschluss
2-polig, Stecker
Normalnenndurchfluss
170 L/MIN
Befestigungsart
mit Durchgangsbohrung
Werkstoffhinweis
RoHS konform
Mediumstemperatur
-5 bis 50 GC
Max. positiver Prüfimpuls bei 0 Signal
500 MIKROS
Max. negativer Prüfimpuls bei 1 Signal
400 MIKROS
Pneumatischer Anschluss 1
Sammelanschluss
Spulenkennwerte
24 V DC: 1 W
Pneumatischer Anschluss 2
QS-4
Schwingfestigkeit
Transporteinsatzprüfung mit Schärfegrad 2 nach FN 942017-4 und EN 60068-2-6
Überdeckung
positive Überdeckung
Schockfestigkeit
Schockprüfung mit Schärfegrad 2 nach FN 942017-5 und EN 60068-2-27
Steuerluftversorgung
extern
Werkstoff Dichtungen
NBR
Anschluss Steuerabluft 82/84
Sammelanschluss
Pneumatischer Anschluss 3/5 zusammengefasst
Sammelanschluss
Pneumatischer Anschluss 4
QS-4
Schutzart
IP40
Schaltzeit um
8 MS
Produktgewicht
0,075 KG
