Beschreibung

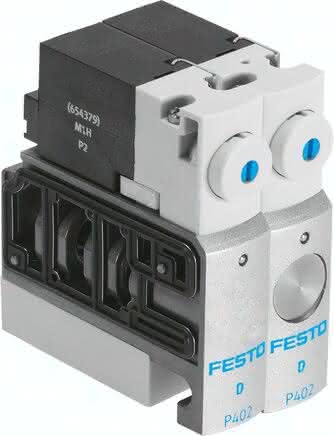

CPVSC1-M1H-J-P-Q4 CPVSC1-M1H-J-P-Q4 (527563) Magnetventil
Spezifikationen
Elektrischer Anschluss
2-polig, Stecker
Betätigungsart
elektrisch
Schutzart
IP40
Dichtprinzip
weich
Ventilgröße
10 MM
Einbaulage
beliebig
Abluftfunktion
nicht drosselbar
Ventilfunktion
5/2 bistabil
Handhilfsbetätigung
rastend, tastend
Konstruktiver Aufbau
Kolben-Schieber
Strömungsrichtung
nicht reversibel
Steuerluftversorgung
extern
Betriebsdruck
-0,9 bis 7 BAR
Spulenkennwerte
22 V DC: 1 W
Überdeckung
positive Überdeckung
Pneumatischer Anschluss 1
Sammelanschluss
Steuerdruck
3 bis 7 BAR
Pneumatischer Anschluss 2
QS-4
Befestigungsart
mit Durchgangsbohrung
Steuerart
vorgesteuert
Max. positiver Prüfimpuls bei 0 Signal
400 MIKROS
Betriebsmedium
Druckluft nach ISO 8573-1:2010 [7:4:4]
Max. negativer Prüfimpuls bei 1 Signal
200 MIKROS
Hinweis zum Betriebs- und Steuermedium
Geölter Betrieb möglich (im weiteren Betrieb erforderlich)
Korrosionsbeständigkeitsklasse KBK
1 - niedrige Korrosionsbeanspruchung
Schwingfestigkeit
Transporteinsatzprüfung mit Schärfegrad 2 nach FN 942017-4 und EN 60068-2-6
Normalnenndurchfluss
170 L/MIN
Schockfestigkeit
Schockprüfung mit Schärfegrad 2 nach FN 942017-5 und EN 60068-2-27
Umgebungstemperatur
-5 bis 50 GC
Anschluss Steuerabluft 82/84
Sammelanschluss
Produktgewicht
56,5 G, 0,07 G
Pneumatischer Anschluss 3/5 zusammengefasst
Sammelanschluss
Werkstoffhinweis
RoHS konform
Pneumatischer Anschluss 4
QS-4
Werkstoff Dichtungen
NBR
Werkstoff Gehäuse
Aluminium-Druckguss
Schaltzeit um
8 MS
