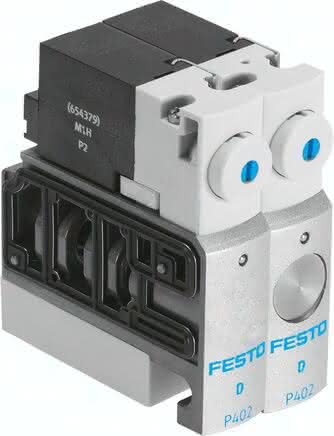

CPVSC1-M1H-J-P CPVSC1-M1H-J-P (527571) Magnetventil
Spezifikationen
Ventilfunktion
5/2 bistabil
Betätigungsart
elektrisch
Ventilgröße
10 MM
Normalnenndurchfluss
170 L/MIN
Einbaulage
beliebig
Konstruktiver Aufbau
Kolben-Schieber
Schutzart
IP40
Abluftfunktion
nicht drosselbar
Betriebsdruck
-0,9 bis 7 BAR
Dichtprinzip
weich
Umgebungstemperatur
-5 bis 50 GC
Handhilfsbetätigung
rastend, tastend
Betriebsmedium
Druckluft nach ISO 8573-1:2010 [7:4:4]
Pneumatischer Anschluss 1
Sammelanschluss
Steuerart
vorgesteuert
Hinweis zum Betriebs- und Steuermedium
Geölter Betrieb möglich (im weiteren Betrieb erforderlich)
Steuerluftversorgung
extern
Befestigungsart
mit Durchgangsbohrung
Korrosionsbeständigkeitsklasse KBK
1 - niedrige Korrosionsbeanspruchung
Strömungsrichtung
nicht reversibel
Überdeckung
positive Überdeckung
Steuerdruck
3 bis 7 BAR
Pneumatischer Anschluss 2
Anschlussplatte
Max. positiver Prüfimpuls bei 0 Signal
400 MIKROS
Max. negativer Prüfimpuls bei 1 Signal
200 MIKROS
Schwingfestigkeit
Transporteinsatzprüfung mit Schärfegrad 2 nach FN 942017-4 und EN 60068-2-6
Schockfestigkeit
Schockprüfung mit Schärfegrad 2 nach FN 942017-5 und EN 60068-2-27
Werkstoffhinweis
RoHS konform
Pneumatischer Anschluss 3/5 zusammengefasst
Sammelanschluss
Werkstoff Dichtungen
NBR
Werkstoff Gehäuse
Aluminium-Druckguss
Elektrischer Anschluss
2-polig, Stecker
Pneumatischer Anschluss 4
Anschlussplatte
Spulenkennwerte
22 V DC: 1 W
Schaltzeit um
8 MS
Anschluss Steuerabluft 82/84
Sammelanschluss
Produktgewicht
0,065 KG
