Beschreibung

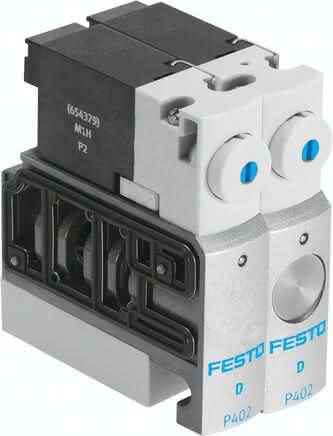

CPVSC1-M1H-J-H-M5 CPVSC1-M1H-J-H-M5 (547292) Magnetventil
Spezifikationen
Ventilfunktion
5/2 bistabil
Betätigungsart
elektrisch
Handhilfsbetätigung
rastend, tastend
Strömungsrichtung
nicht reversibel
Umgebungstemperatur
-5 bis 50 GC
Ventilgröße
10 MM
Schutzart
IP40
Betriebsdruck
-0,9 bis 7 BAR
Abluftfunktion
nicht drosselbar
Dichtprinzip
weich
Werkstoffhinweis
RoHS konform
Steuerart
vorgesteuert
Normalnenndurchfluss
170 L/MIN
Steuerluftversorgung
extern
Überdeckung
positive Überdeckung
Steuerdruck
3 bis 7 BAR
Elektrischer Anschluss
2-polig, Stecker
Konstruktiver Aufbau
Kolben-Schieber
Mediumstemperatur
-5 bis 50 GC
Betriebsmedium
Druckluft nach ISO 8573-1:2010 [7:4:4]
Einbaulage
beliebig
Befestigungsart
mit Durchgangsbohrung
Hinweis zum Betriebs- und Steuermedium
Geölter Betrieb möglich (im weiteren Betrieb erforderlich)
Produktgewicht
56,5 G, 0,075 G
Korrosionsbeständigkeitsklasse KBK
1 - niedrige Korrosionsbeanspruchung
Pneumatischer Anschluss 1
Sammelanschluss
Werkstoff Gehäuse
Aluminium-Druckguss
Max. positiver Prüfimpuls bei 0 Signal
500 MIKROS
Pneumatischer Anschluss 2
M5
Max. negativer Prüfimpuls bei 1 Signal
400 MIKROS
Spulenkennwerte
24 V DC: 1 W
Pneumatischer Anschluss 3/5 zusammengefasst
Sammelanschluss
Schwingfestigkeit
Transporteinsatzprüfung mit Schärfegrad 2 nach FN 942017-4 und EN 60068-2-6
Schockfestigkeit
Schockprüfung mit Schärfegrad 2 nach FN 942017-5 und EN 60068-2-27
Werkstoff Dichtungen
NBR
Schaltzeit um
8 MS
Anschluss Steuerabluft 82/84
Sammelanschluss
Pneumatischer Anschluss 4
M5
