Beschreibung

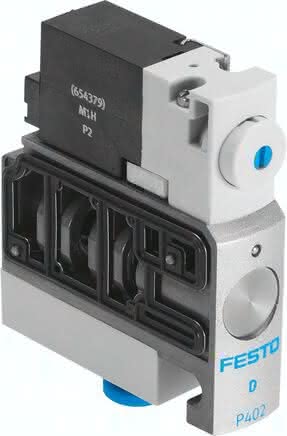

CPVSC1-M1H-D-P-M5C CPVSC1-M1H-D-P-M5C (527554) Magnetventil
Spezifikationen
Ventilfunktion
2/2 geschlossen monostabil
Betätigungsart
elektrisch
Handhilfsbetätigung
rastend, tastend
Strömungsrichtung
nicht reversibel
Umgebungstemperatur
-5 bis 50 GC
Ventilgröße
10 MM
Schutzart
IP40
Betriebsdruck
-0,9 bis 7 BAR
Rückstellart
pneumatische Feder
Abluftfunktion
nicht drosselbar
Dichtprinzip
weich
Werkstoffhinweis
RoHS konform
Steuerart
vorgesteuert
Normalnenndurchfluss
150 L/MIN
Steuerluftversorgung
extern
Überdeckung
positive Überdeckung
Steuerdruck
3 bis 7 BAR
Elektrischer Anschluss
2-polig, Stecker
Konstruktiver Aufbau
Kolben-Schieber
Betriebsmedium
Druckluft nach ISO 8573-1:2010 [7:4:4]
Einbaulage
beliebig
Schaltzeit aus
10 MS
Befestigungsart
mit Durchgangsbohrung
Hinweis zum Betriebs- und Steuermedium
Geölter Betrieb möglich (im weiteren Betrieb erforderlich)
Produktgewicht
30,5 G, 0,043 G
Schaltzeit ein
10 MS
Korrosionsbeständigkeitsklasse KBK
1 - niedrige Korrosionsbeanspruchung
Pneumatischer Anschluss 1
Sammelanschluss
Werkstoff Gehäuse
Aluminium-Druckguss
Max. positiver Prüfimpuls bei 0 Signal
400 MIKROS
Pneumatischer Anschluss 2
M5
Max. negativer Prüfimpuls bei 1 Signal
200 MIKROS
Spulenkennwerte
22 V DC: 1 W
Pneumatischer Anschluss 3/5 zusammengefasst
Sammelanschluss
Schwingfestigkeit
Transporteinsatzprüfung mit Schärfegrad 2 nach FN 942017-4 und EN 60068-2-6
Schockfestigkeit
Schockprüfung mit Schärfegrad 2 nach FN 942017-5 und EN 60068-2-27
Werkstoff Dichtungen
NBR
Anschluss Steuerabluft 82/84
Sammelanschluss
Pneumatischer Anschluss 4
M5
