Beschreibung

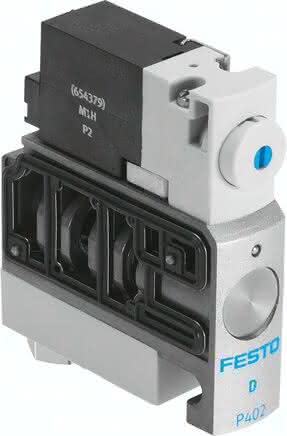

CPVSC1-M1H-D-P CPVSC1-M1H-D-P (527573) Magnetventil
Spezifikationen
Ventilfunktion
2/2 geschlossen monostabil
Betätigungsart
elektrisch
Handhilfsbetätigung
rastend, tastend
Ventilgröße
10 MM
Normalnenndurchfluss
150 L/MIN
Einbaulage
beliebig
Konstruktiver Aufbau
Kolben-Schieber
Rückstellart
pneumatische Feder
Schutzart
IP40
Abluftfunktion
nicht drosselbar
Betriebsdruck
-0,9 bis 7 BAR
Dichtprinzip
weich
Pneumatischer Anschluss 1
Sammelanschluss
Pneumatischer Anschluss 2
Anschlussplatte
Steuerart
vorgesteuert
Betriebsmedium
Druckluft nach ISO 8573-1:2010 [7:4:4]
Strömungsrichtung
nicht reversibel
Hinweis zum Betriebs- und Steuermedium
Geölter Betrieb möglich (im weiteren Betrieb erforderlich)
Überdeckung
positive Überdeckung
Korrosionsbeständigkeitsklasse KBK
1 - niedrige Korrosionsbeanspruchung
Umgebungstemperatur
-5 bis 50 GC
Befestigungsart
mit Durchgangsbohrung
Max. positiver Prüfimpuls bei 0 Signal
400 MIKROS
Schaltzeit aus
10 MS
Max. negativer Prüfimpuls bei 1 Signal
200 MIKROS
Schaltzeit ein
10 MS
Werkstoffhinweis
RoHS konform
Werkstoff Gehäuse
Aluminium-Druckguss
Schwingfestigkeit
Transporteinsatzprüfung mit Schärfegrad 2 nach FN 942017-4 und EN 60068-2-6
Spulenkennwerte
22 V DC: 1 W
Schockfestigkeit
Schockprüfung mit Schärfegrad 2 nach FN 942017-5 und EN 60068-2-27
Werkstoff Dichtungen
NBR
Pneumatischer Anschluss 3/5 zusammengefasst
Sammelanschluss
Steuerluftversorgung
extern
Elektrischer Anschluss
2-polig, Stecker
Steuerdruck
3 bis 7 BAR
Anschluss Steuerabluft 82/84
Sammelanschluss
Pneumatischer Anschluss 4
Anschlussplatte
Produktgewicht
27,0 G, 0,043 G
