Beschreibung

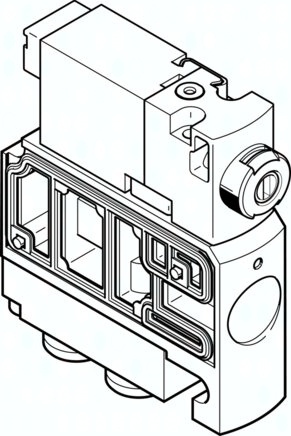

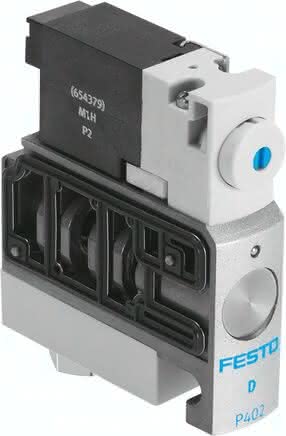

CPVSC1-M1H-D-H-M5C CPVSC1-M1H-D-H-M5C (547288) Magnetventil
Spezifikationen
Einbaulage
beliebig
Ventilfunktion
2/2 geschlossen monostabil
Betätigungsart
elektrisch
Handhilfsbetätigung
rastend, tastend
Normalnenndurchfluss
150 L/MIN
Ventilgröße
10 MM
Konstruktiver Aufbau
Kolben-Schieber
Betriebsdruck
-0,9 bis 7 BAR
Betriebsmedium
Druckluft nach ISO 8573-1:2010 [7:4:4]
Hinweis zum Betriebs- und Steuermedium
Geölter Betrieb möglich (im weiteren Betrieb erforderlich)
Rückstellart
pneumatische Feder
Korrosionsbeständigkeitsklasse KBK
1 - niedrige Korrosionsbeanspruchung
Steuerart
vorgesteuert
Umgebungstemperatur
-5 bis 50 GC
Pneumatischer Anschluss 1
Sammelanschluss
Abluftfunktion
nicht drosselbar
Pneumatischer Anschluss 2
M5
Dichtprinzip
weich
Werkstoffhinweis
RoHS konform
Werkstoff Gehäuse
Aluminium-Druckguss
Befestigungsart
mit Durchgangsbohrung
Schutzart
IP40
Steuerluftversorgung
extern
Steuerdruck
3 bis 7 BAR
Strömungsrichtung
nicht reversibel
Werkstoff Dichtungen
NBR
Überdeckung
positive Überdeckung
Max. positiver Prüfimpuls bei 0 Signal
500 MIKROS
Max. negativer Prüfimpuls bei 1 Signal
400 MIKROS
Schaltzeit aus
10 MS
Schaltzeit ein
10 MS
Spulenkennwerte
24 V DC: 1 W
Schwingfestigkeit
Transporteinsatzprüfung mit Schärfegrad 2 nach FN 942017-4 und EN 60068-2-6
Schockfestigkeit
Schockprüfung mit Schärfegrad 2 nach FN 942017-5 und EN 60068-2-27
Mediumstemperatur
-5 bis 50 GC
Pneumatischer Anschluss 3/5 zusammengefasst
Sammelanschluss
Elektrischer Anschluss
2-polig, Stecker
Anschluss Steuerabluft 82/84
Sammelanschluss
Pneumatischer Anschluss 4
M5
Produktgewicht
30,5 G, 0,048 G
