Beschreibung

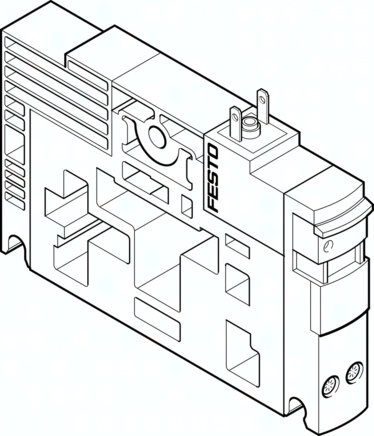

CPV18-M1H-V140-1/4 CPV18-M1H-V140-1/4 (185874) Vakuumsaugdüse
Spezifikationen
max. Vakuum
85 %
Einbaulage
beliebig
Ejektorcharakteristik
hohes Vakuum
Korrosionsbeständigkeitsklasse KBK
1 - niedrige Korrosionsbeanspruchung
LABS-Konformität
VDMA24364-B1/B2-L
Betriebsmedium
Druckluft nach ISO 8573-1:2010 [7:4:4]
Pneumatischer Anschluss 1
Anschlussplatte
Pneumatischer Anschluss 3
Anschlussplatte
Werkstoff-Hinweis
RoHS konform
Symbol
991560
Hinweis zum Betriebs-/Steuermedium
Geölter Betrieb möglich (im weiteren Betrieb erforderlich)
Vakuumanschluss
G1/4
Befestigungsart
mit Durchgangsbohrung
Nennweite Lavaldüse
1,4 MM
Werkstoff Gehäuse
Aluminium-Druckguss
Produktgewicht
227 G, 0,24 G
Betriebsdruck
3 bis 8 BAR
Mediumstemperatur
0 bis 50 GC
Umgebungstemperatur
0 bis 50 GC
Elektrischer Anschluss
Stecker
